衛生設備工事編

衛生設備工事の機械設備施工要領書をJw_cadでまとめています。

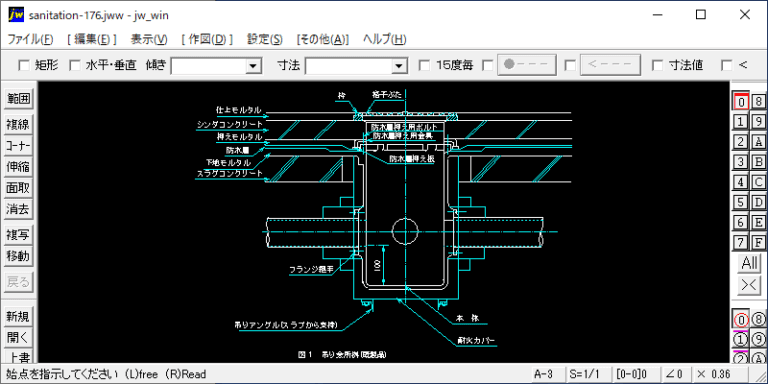

防水層のある床への吊り会所桝の設置例を図に示す。スラブ開口部での防水層押え用金具や防水層押え板の納まり。防火区画貫通部では、耐火カバーが必要となる。吊りアングルを用いてスラブから支持とする。

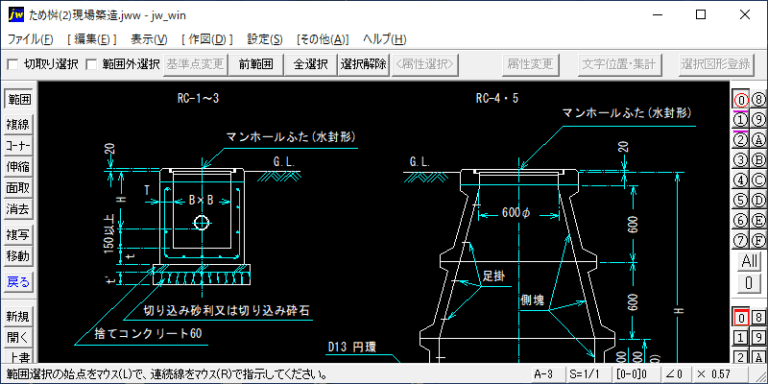

図１：ため桝(現場築造)　表１：寸法表：RC-1～3：RC-4,5　深さ1,200以上の桝には、防錆処理を行った径22ｍｍの鋼製又は径20ｍｍの合成樹脂被覆加工を行った足掛け金物を取付ける。

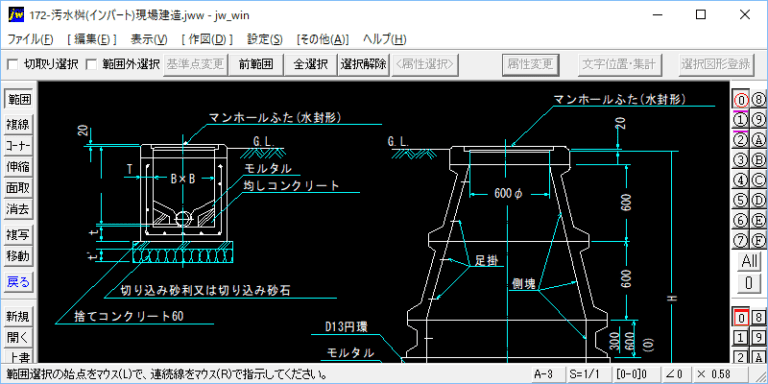

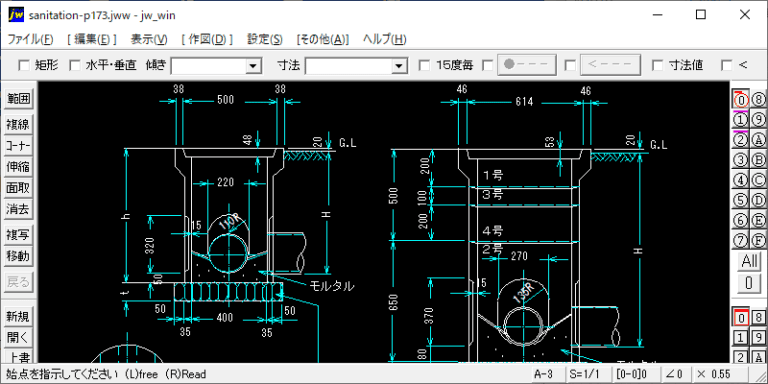

寸法表 RA－1～3～RB RBは、側塊１号～４号の組合せとする。側塊の接続部は、防水モルタル接合とする。■JWW-CADファイル.zip（17.92 KB)

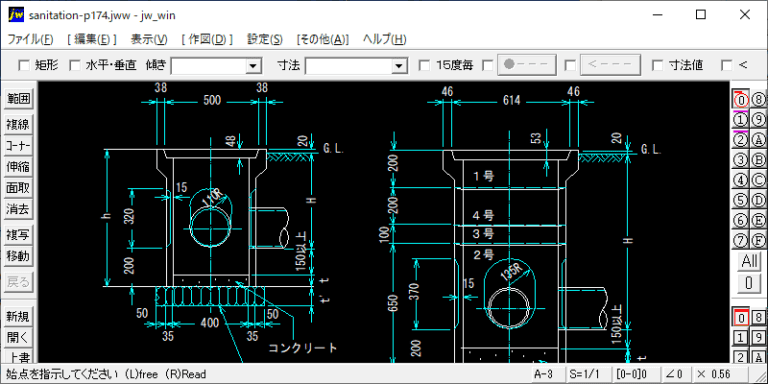

寸法表 SA－1～3～SB 側塊は、住宅・都市整備公団形とし、遠心力工法による鉄筋入りコンリートとする。ふたは、４ｍｍ鋼線入りコンクリートとする。

深さ1,200以上の桝には、防錆処理を行った径22ｍｍの鋼製又は径19ｍｍの合成樹脂被覆加工を行った足掛け金物を取付ける。ただし、既成の側塊の足掛け金物は、製造者の標準とする。現場打ちコンクリート部分にはD10ｍｍ鉄筋を200ｍｍ間隔に配筋する。

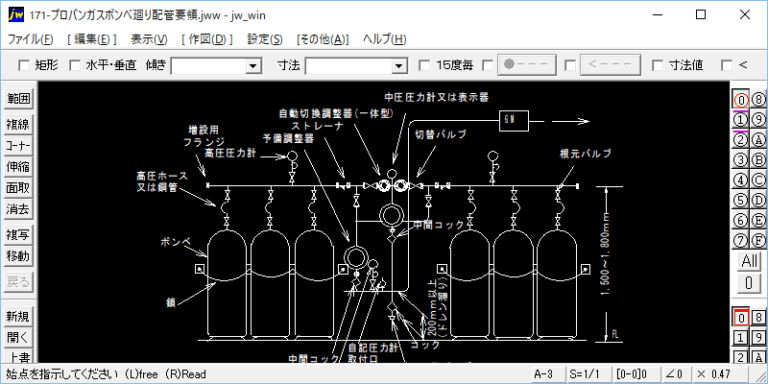

高圧ホース又は銅管・根元バルブ・高圧圧力計・ストレーナー・自動切換調整器(一体型)・中圧圧力計又は表示器・切替バルブ・中間コック・自記圧力計・低圧圧力計・ドレン用プラグなどの配管系統。容器（ボンベ）は、転倒防止の鎖を設置する。

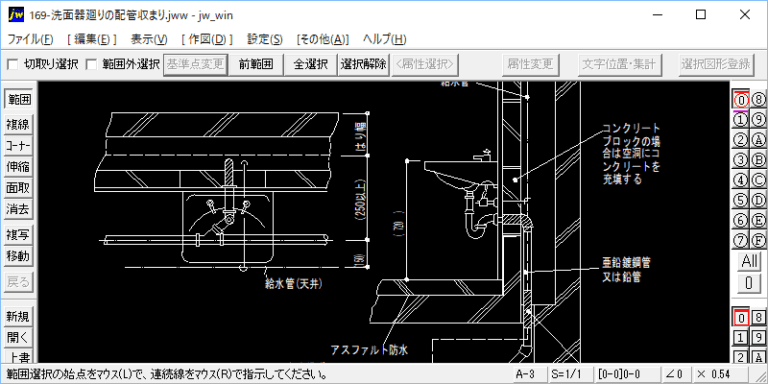

器具取付の際壁面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。水栓と配管の接続は、水栓ソケットを使用してねじ込みにて行う。排水管と器具の取合いは専用金物を使用して鉛管接続する。

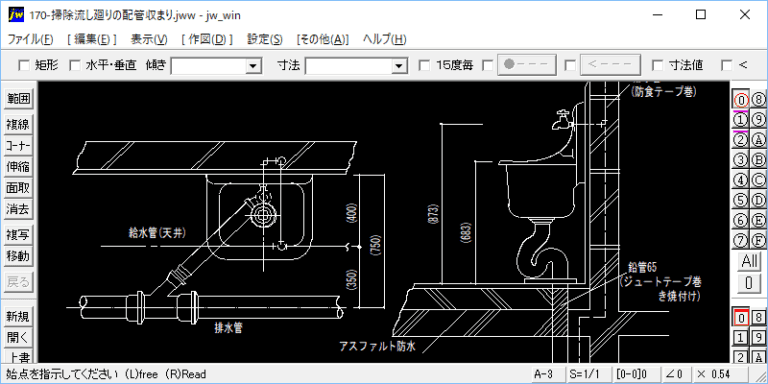

器具取付の際壁面に凹凸がないか十分注意し、所定の位置に垂直に取付ける。水栓と配管の接続は、水栓ソケットを使用してねじ込みにて行う。排水管と器具の接続は、鉛管用アダプタ又はガス管用アダプタを使用する。
