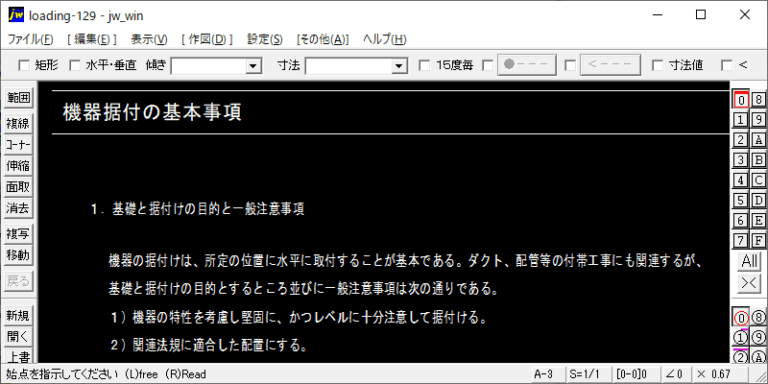

機器の据付けは、所定の位置に水平に取付することが基本である。ダクト、配管等の付帯工事にも関連するが、基礎と据付けの目的とするところ並びに一般注意事項は次の通りである。

ケミカルアンカは、躯体又は基礎にコンクリートドリルで穿孔し、その中に樹脂・硬化促進剤・骨材が充填してあるガラス管状のカプセルを入れ、アンカボルトをその上から回転衝撃によって打ち込む事により、樹脂、硬化材、骨材ガラス管等を混和させ、それらの接着力により固定される方式である。

１．遠心式冷凍機及びスクリュ冷凍機
図１　標準基礎
２．吸収冷凍機、直だき吸収冷温水機及び小形吸収冷温水機ユニット
図２　標準基礎

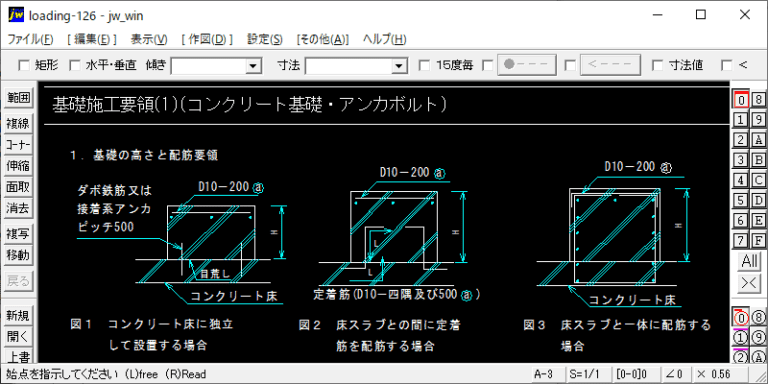

１．基礎の高さと配筋要領
図１　コンクリート床に独立して設置する場合
図２　床スラブとの間に定着筋を配筋する場合
図３　床スラブと一体に配筋する場合

コンクリートはレディミクストコンクリートを使用するものとし打設に際しては、鋼管に付着しないようシュートを使用し、材料分離のないよう十分注意し、バイブレータを用い十分突固める。コンクリート打設前には型枠内を十分に清掃し、雑物等は除去する。打設に先立ち、配合計画書を提出する。
