遠心式冷凍機の耐震設置

1.適用範囲:ゴムパッドによる防震の場合。

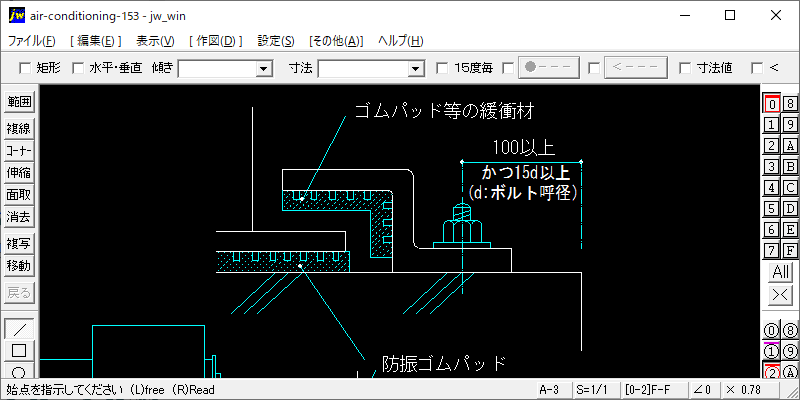

2.仕様及び施工法(図1:防振ゴムパッド上設置.jww)

3.注意事項
1)据付け:仕上げられた基礎面に防震材を介して水平に据付ける。
2)接続配管 :接続配管は(原則的に)防震継手を介して取付け、冷凍機体に荷重がかからないよう配管を支持する。
3)構造チェック:機器の質量が脚部に集中するので、設置位置の床強度について構造担当者と協議する。
4)保守スペース:チェーブの取出しに必要なスペースを確保する。
5)アンカーボルト:アンカーボルトの項に準じる。

■JWW_CADファイル.zip(10.09 KB)

■ダウンロードマネージャーへ
