ダクトの貫通処理(3)

ダクトの貫通処理(3)

１．床：一般RC床の貫通

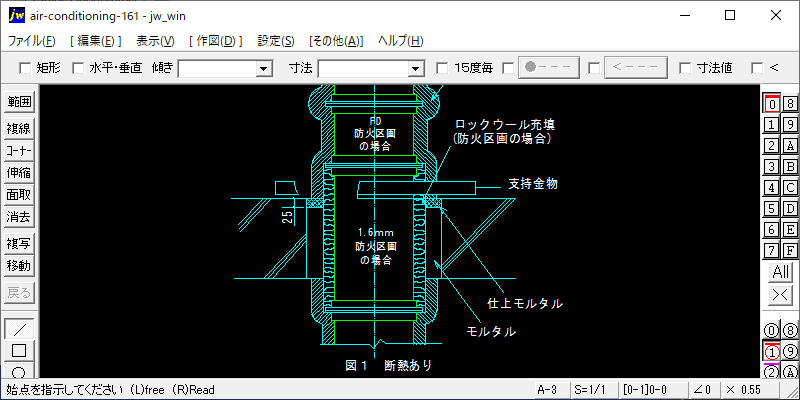

・図１：断熱あり（1.6ｍｍ短管(防火区画の場合)・FD・ロックウール充填・支持金物・モルタル充填・仕上モルタル25mm）
注：実管打込みの場合は、短管を内フランジとし内部内張り断熱する

・図２：断熱なし（1.6ｍｍ短管(防火区画の場合)・FD・支持金物・モルタル充填・仕上モルタル25mm）
注：実管打込みの場合は、短管を内フランジとする

■JWW_CADファイル.zip（103.67 KB)

アイコン

161-ダクトの貫通処理(3)

1 ファイル 103.67 KB
※会員登録で無料ダウンロード（製品版を除く）

■ダウンロードマネージャーへ



投稿の閲覧回数: 116
