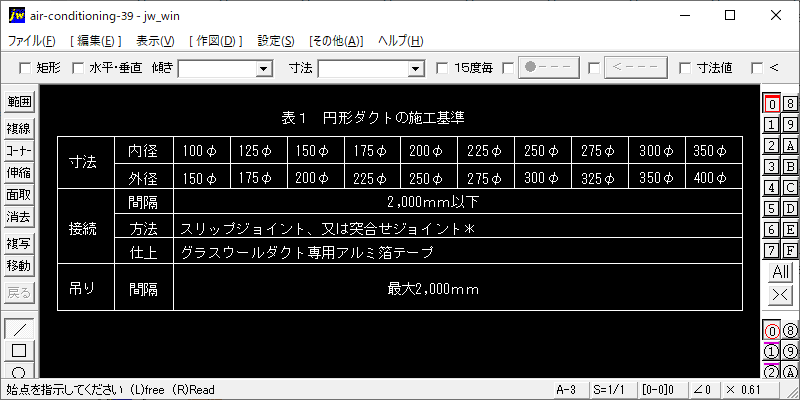

１．グラスウールダクト（2） 表１：円形ダクトの施工基準
寸法：内径100φ～350φ
接続間隔：2,000ｍｍ以下
接続方法：スリップジョイント、又は突合わせジョイント※
接続仕上：グラスウールダクト専用アルミ泊テープ
吊り間隔：最大2,000mm
寸法：内径500φ～800φ
接続間隔：2,000ｍｍ以下
接続方法： 2,000ｍｍ以上、短管ジョイント
接続仕上：グラスウールダクト専用アルミ泊テープ
吊り間隔：最大2,000mm
注：※印はエルボの各ピースの接合部等、スリップジョイントの出来ない場合
■JWW-CADファイル.zip（4.08 KB)
