脳波室電波シールド用ボックス・機器の取付

1.空調工事施工要領
1)空調スイッチは室外に設ける。
2)空調ダクトは布キャンバス、防振ゴムにて躯体と縁を切り、消音チャンバにて消音する。
3)吹出口、吸込口にはシールドカバーを取付ける。(建築シールド工事にて施工)

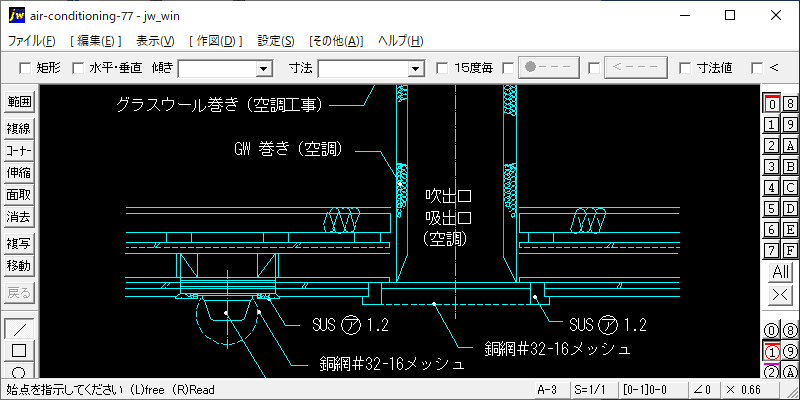

図1:シールド用ボックス
防振ゴム(空調工事)、布キャンバス部(空調工事)、消音BOX(空調工事)、グラスウール巻き(空調工事)、吹出口・吸込口(空調工事)、感知器(電気工事)、銅網#32-16メッシュ
A:器具外形寸法、B:シールドカバー外寸

■JWW-CADファイル.zip(21.94 KB)
