Jw_cadでそのまま使える配管継手などのCAD図形が無料でダウンロードできます。DXFからの変換や図形登録の手間が省けるJWS形式です。設備関係のデータを豊富に揃えています。（CADシンボルから、詳細図まで）

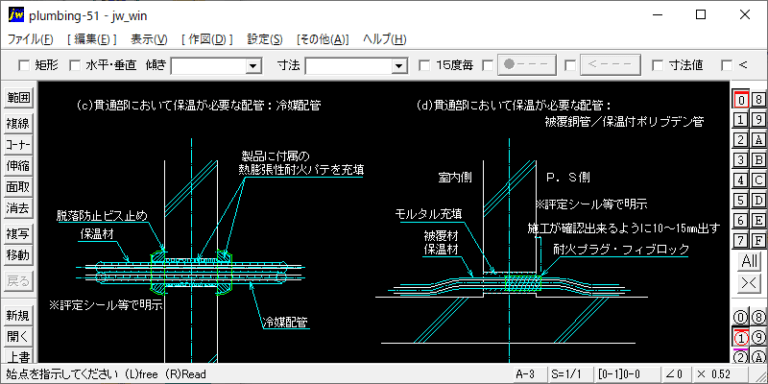

１．土中埋設管は建物と電気的に縁を切る為、絶縁継手の使用及び貫通部処理を行う。
埋設配管の絶縁方法と、現場製作の絶縁継手の施工例を図解。

１．コンクリート埋込み配管の施工例
排水管の場合、給水管・ガス管・消火管の場合、給湯管の場合を図解。
２．軽量間仕切り内の配管支持例を図解。

伸縮継手の固定及び支持方法を図にまとめている。
（例）固定支持～単式伸縮継手～ガイド支持
（例）ルーズ支持～固定支持～加熱による伸び
（例）ガイド支持～複式伸縮継手（固定支持）など

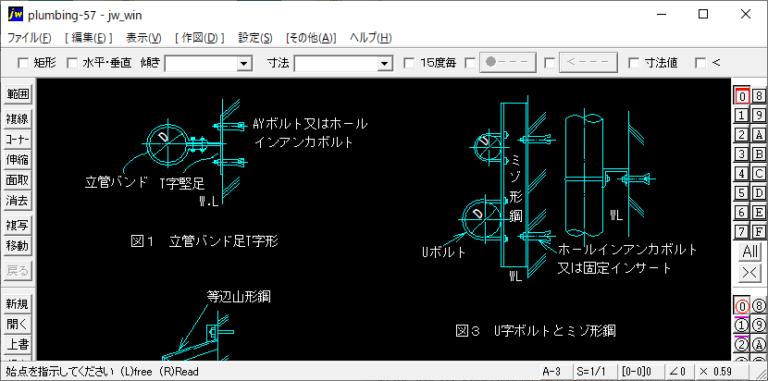

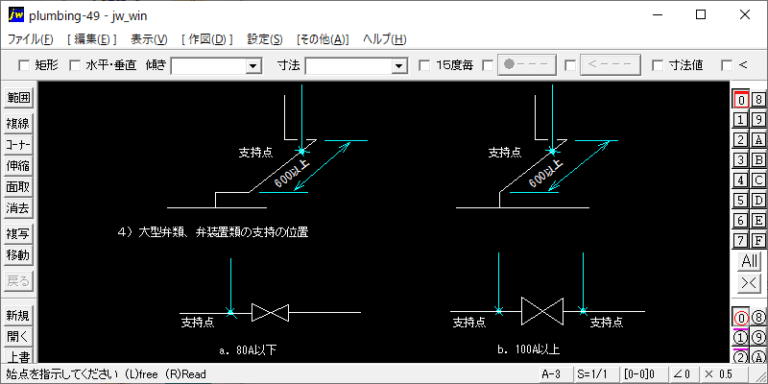

１．立管は各階に１箇所支持(２ｍ以内とする。なお床貫通部を埋め戻し、振止めを施す)、最下階及び階数３以内ごとに１箇所床に固定する。

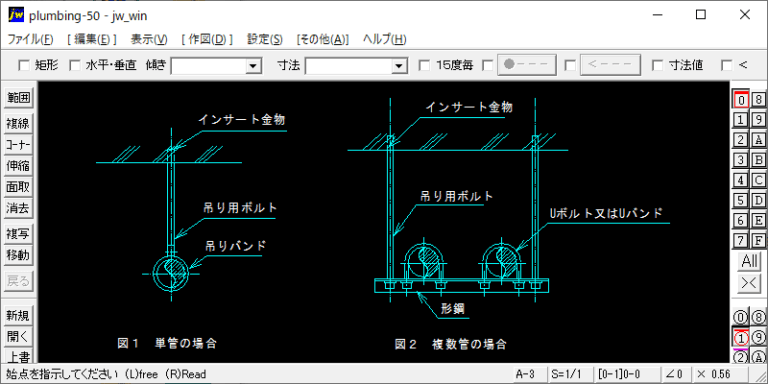

１．壁構造利用の場合
図１　立管バンド足T字形
図２　U字ボルトと等辺山形鋼
図３　U字ボルトとミゾ形鋼

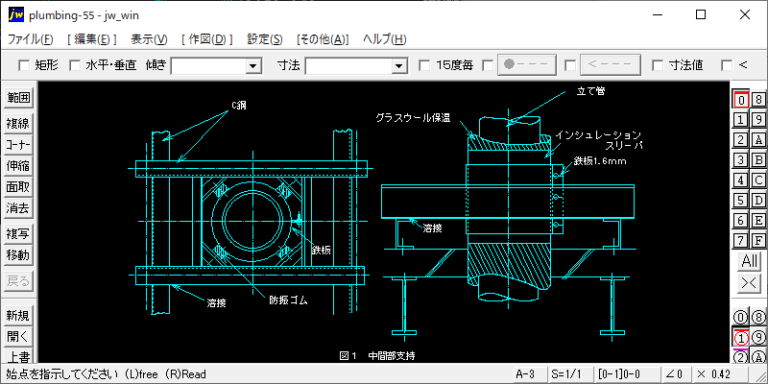

１．適用範囲：立て管の中間部で防振固定が必要であり、伸縮に対して荷重方向がいつも下向きに働く場合。

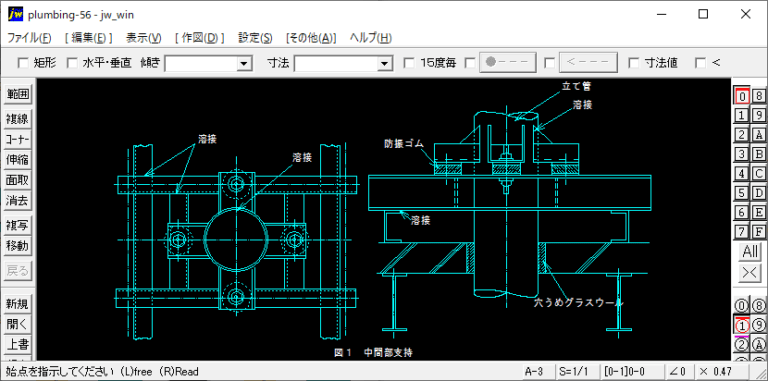

１．適用範囲：温度変化による伸縮の為に立て管の中間部で固定出来ないが、耐震、防振の振れ止めが必要な場合。

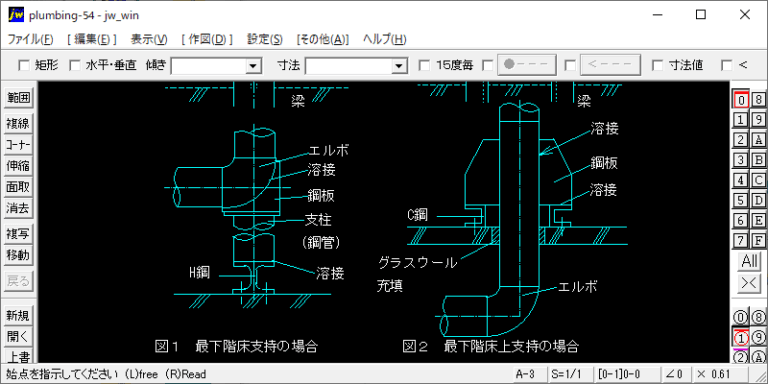

１．適用範囲
１）立て管最下部にかかる荷重を、一般の吊り金物等では支持出来ない場合。
２）伸縮又は耐震等の理由で、中間階で配管の重量を支持出来ない場合。

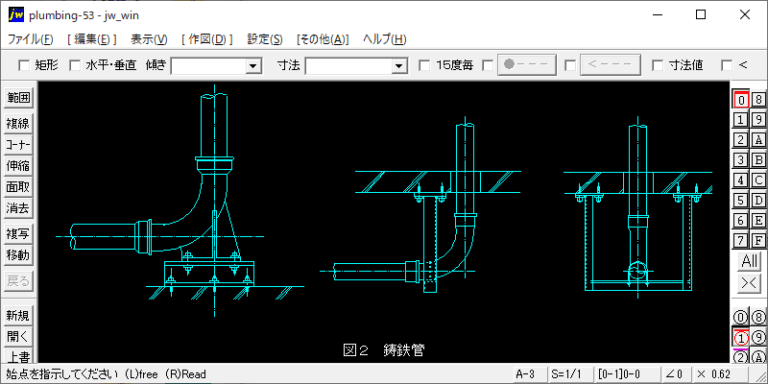

１．鋼管
図１　鋼管
図２　鋳鉄管
注：床貫通部は、配管の振れを防止出来る構造とする。

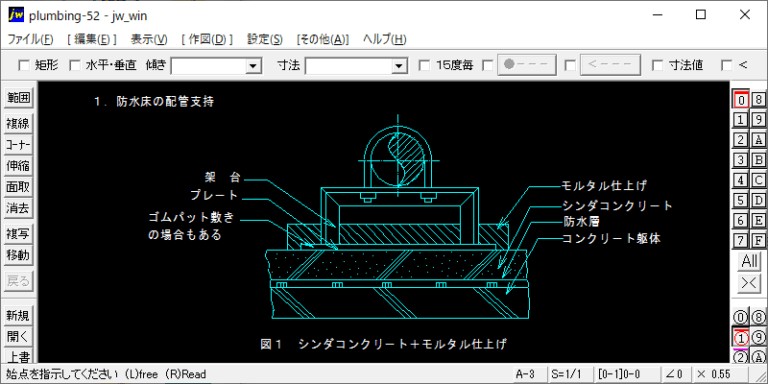

１．防水床の配管支持
図１　シンダコンクリ－ト＋モルタル仕上げ
図２　シンダコンクリ－ト仕上げ
後打ちアンカの場合は、防水層を貫通しないように注意する。
