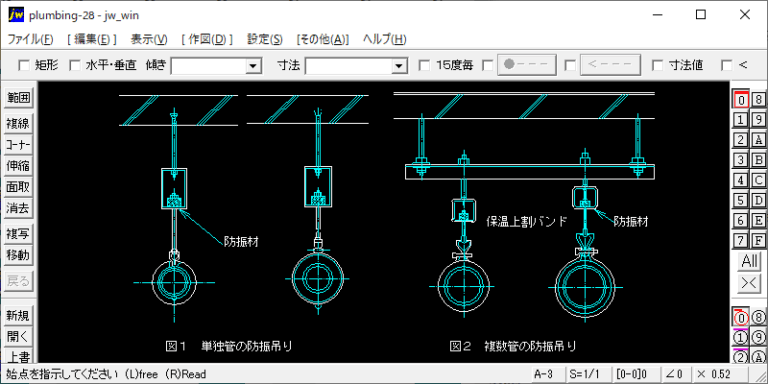

１．横走り配管の防振吊り
１）特に防振を必要とする場合は、吊り金物に防振材を取付ける。
２．施工要領並びに注意事項
１）防振材：建築物へ振動伝達を出来るだけ少なくするような防振材(ゴム、スプリング等)を選定し、適合荷重のものを使用する。

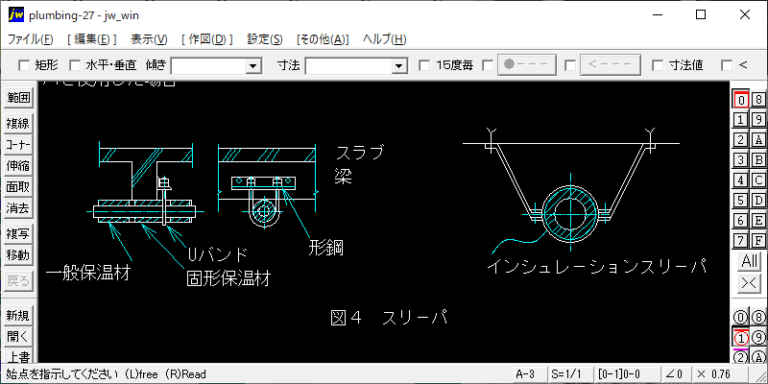

１．一般配管の場合
梁貫通部の固定、梁下の固定、中間部の固定要領を図解。

１.配管の最小間隔
保温付き管でフランジなしの場合と、フランジ付きの場合を一覧表にまとめている。

１.配管の最小間隔
裸管でフランジなしの場合と、裸管でJIS 0.98MPa/cm2 フランジ付きの場合を一覧表にまとめている。

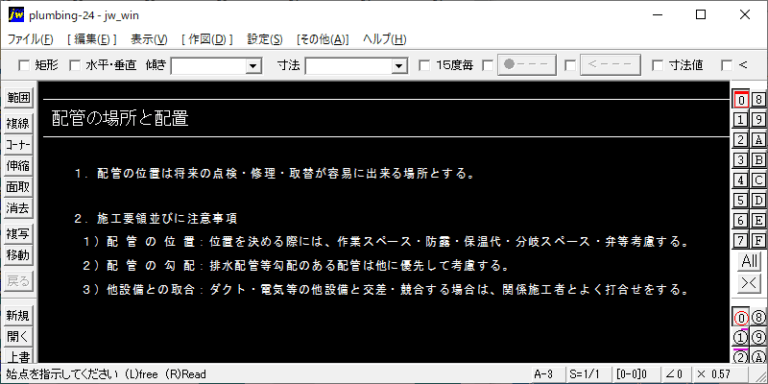

１．配管の位置は将来の点検・修理・取替が容易に出来る場所とする。
２．施工要領並びに注意事項
１）配管の位置：位置を決める際には、作業スペース・防露・保温代・分岐スペース・弁等考慮する。

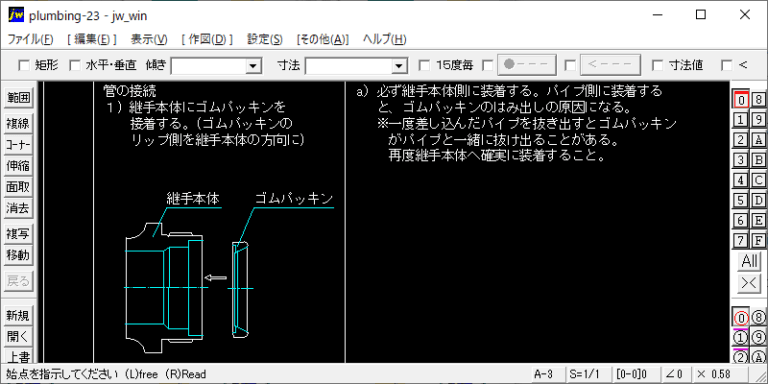

１．パイプ搬入・搬出・取扱い a）軽量であるが薄肉であり、強度に限界があることを念頭に注意深く扱う。 b）保管は異種金属との接触をさける。２．パイプ切断 a）タルソー切断機又は帯鋸切断等を用いパイプの断面は軸心に直角に切断する。 b）切断面に出来た返りは、リーマ・ヤスリ・グラインダ等で内、外面ともきれいに取り除く。 c）パイプに返りが有ると、ゴムパッキン又は拡管ゴムを損傷する原因になる。

銅管の切断には、銅管専用のパイプカッター、パイプソー、ハンドソーを用いる。寸法を正確に、管軸に対し直角に切断する。断面を変形させないよう、又切粉等が配管内に入らないように注意する。

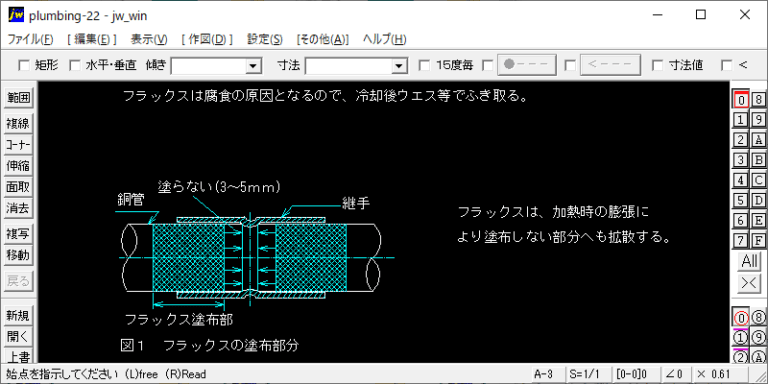

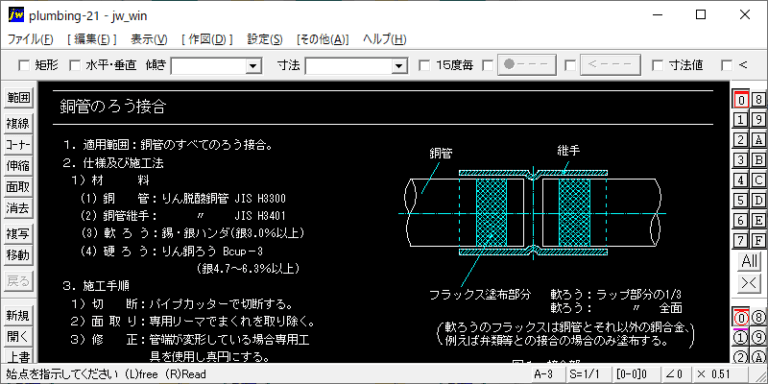

１．適用範囲：銅管のすべてのろう接合。 ２．仕様及び施工法 １）材料 (1) 銅管：りん脱酸銅管 JIS H3300 (2) 銅管継手：　　　〃　　 JIS H3401 (3) 軟ろう：錫・銀ハンダ(銀3.0％以上) (4) 硬ろう：りん銅ろう Bcup－3　(銀4.7～6.3％以上) ３．施工手順 １）切断：パイプカッターで切断する。 ２）面取り：専用リーマでまくれを取り除く。 ３）修正：管端が変形している場合専用工具を使用し真円にする。 ４）清掃：接合部の油及び汚れを除去する。

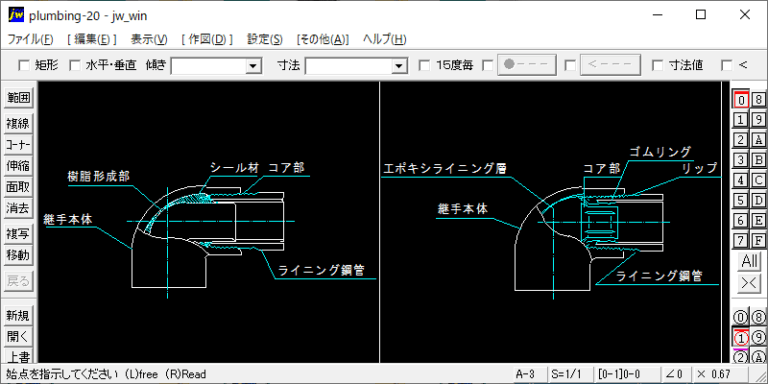

水道用ねじ込み式管端防食継手の種類と構造をまとめている。
■JWW-CADファイル.zip（22.33 KB)
