JWWで設備図面-簡単記号変形Data-1

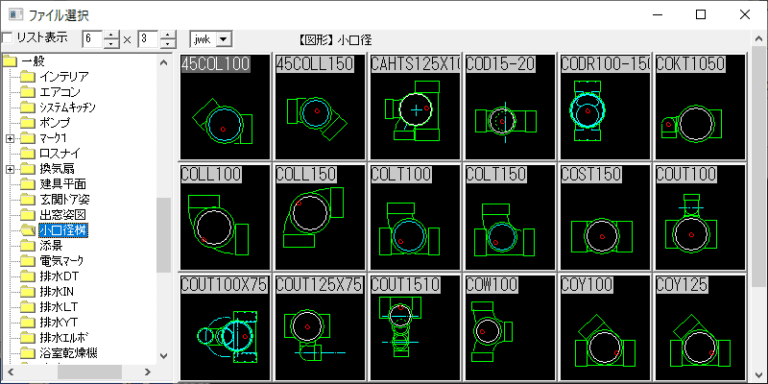

線をクリックするだけで継手や桝、記号などを作図。 DV継手、小口径桝、耐火二層管継手、TS継手、ねじ込み継手、バルブ類、各種設備記号に対応。 各種設備記号：系統図やフロー図作成に。 計器・スイッチ類、ファン、ポンプ、ボイラー、油関係、コイル、ＰＡＣ、ＨＥＸ・ＳＴ、冷却塔など、記号のライブラリ集。
CADデータJWW
Jw_cadでそのまま使える配管継手などのCAD図形が無料でダウンロードできます。DXFからの変換や図形登録の手間が省けるJWS形式です。設備関係のデータを豊富に揃えています。（CADシンボルから、詳細図まで）
Jw_cad設備図形Ver-1f 配管継手、弁類、フレキ継手など
Jw_cad設備図形Ver-1fは、各種配管用継手、弁類、フレキ継手などの登録図形（JWSファイル）を収録しています。 ■01-排水ＤＶ継手 167KB ■02-耐火二層管継手 957KB ■03-MD継手 2.86MB ■04-ドレネジ継手 2.10MB
Jw_cad 設備図形・基本セット
6種類CADデータの基本セット： 排水DV継手、耐火二層管継手、MD継手、ゲートバルブ、チャッキバルブ、Y形ストレーナーのCAD図形セット ファイルの内容： 排水DV継手：DL・45°DL・DLL（39ファイル）、LT（44ファイル）、45°Y（36ファイル）、DT（21ファイル）、IN（13ファイル）・・・etc
スリーブ及び箱の取付け方法
（地上外壁貫通の場合・貫通部に保温が無い場合）
1.外壁貫通スリーブ 1)地上外壁貫通の場合 (1) 貫通部に保温がない場合 図1 ボイドスリーブの場合 図2 スパンシールスリーブ打込みの場合 図3 ハト小屋の場合 ■JWW：1ファイル.zip（12.98KB)
スリーブ及び箱の取付け方法（地下外壁貫通の場合）
1.外壁貫通スリーブ 1)地下外壁貫通の場合 図1 ツバ付きスリーブの場合 図2 スパンシールスリーブの場合 ■JWW：1ファイル.zip（9.74KB)
スリーブ及び箱の取付け方法（水槽の防水層を貫通する場合）
1.水槽の防水層を貫通するスリーブ 1)スリーブを打込む場合 図1 ツバ付鉄管スリーブの場合 スリーブ径は、配管径の2サイズアップ スリーブのL寸法：躯体寸法－10mm2)実管を打込む場合 図2 スパンシール材の場合 ■JWW：1ファイル.zip（10.10KB)
スリーブ及び箱の取付け方法（床の箱入れ・実管 ダクトの箱入れ）
1.床の箱入れ 1)実管 ダクトの箱入れ 図1 実管ダクトの場合 実管スリーブと短管をボルト接続する為、実管スリーブは、内向きフランジとする。 ※区画貫通部については、厚さ1.6t以上 ■JWW：1ファイル.zip（4.46KB)
スリーブ及び箱の取付け方法（デッキプレートを貫通する場合）
(1) デッキプレートを貫通するスリーブ 図1 スリーブの場合 図2 箱入れの場合 図3 スラブスリーブの雨養生方法 ■JWW：1ファイル.zip（7.87KB)
スリーブ及びインサートの計画手順
施工図の作成→＊躯体貫通箇所の確認→貫通に支障がない箇所であることを確認する。(耐震壁、防水壁、防水床、外壁等)→スリーブ径の選定→建築・設備総合スリーブ図の作成検討→建築担当者と工法の打合せ（防水貫通部・外壁貫通部）→構造設計者の確認→各貫通箇所によるスリーブ種類の決定→使用個所によるインサートの決定
