CADデータJWW
Jw_cadでそのまま使える配管継手などのCAD図形が無料でダウンロードできます。DXFからの変換や図形登録の手間が省けるJWS形式です。設備関係のデータを豊富に揃えています。（CADシンボルから、詳細図まで）

■私設水道メーター・水栓シンボル・スパイラルダクト・アルミフレキダクト（曲がり30,40,90度）・防火ダンパー・ベンドキャップなどを収録。■JWSファイル：58ファイル（29.1KB)

散水栓ボックス樹脂製TA-4をJw_cadで登録しています。■平面・側面×2の3パターン【線色】本体の外形：線色3【線色】意匠部分：線色1■JWSファイル：3パターン×1サイズ= 3ファイル（10.7KB)

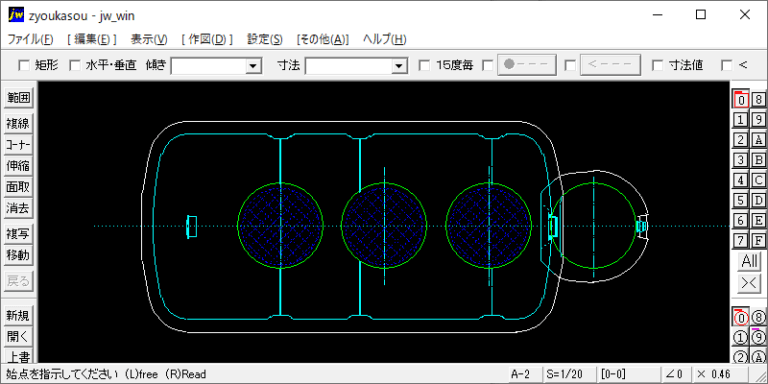

合併処理浄化槽 5人槽・7人槽・10人槽をJw_cadで登録しています。 ■平面のみ ■JWSファイル：1パターン×3サイズ= 3ファイル（13.0KB)

バルブボックス TA-VB をJw_cadで登録しています。■平面・側面の2面【線色】本体の外形：線色3【線色】意匠部分：線色1（中心線：補助線）■JWSファイル：2パターン×1サイズ= 2ファイル（10.0KB)

上水道用量水器ボックス（20～25mm用）をJw_cadで登録しています。■用途：使用バルブ20～25mm用 ■平面・側面×2の3面■JWSファイル： 6ファイル（120KB)

■規格：機械設備標準図準拠 JCW-105(MB)準拠■用途：使用バルブ80～150mm用■平面・側面の2面。縮尺 1:10■JWWファイル.zip圧縮（10.6KB)

■規格：機械設備標準図準拠 JCW-105(MB)準拠■用途：使用バルブ40～65mm用■平面・側面の2面。縮尺 1:10■JWWファイル.zip圧縮（9.49KB)

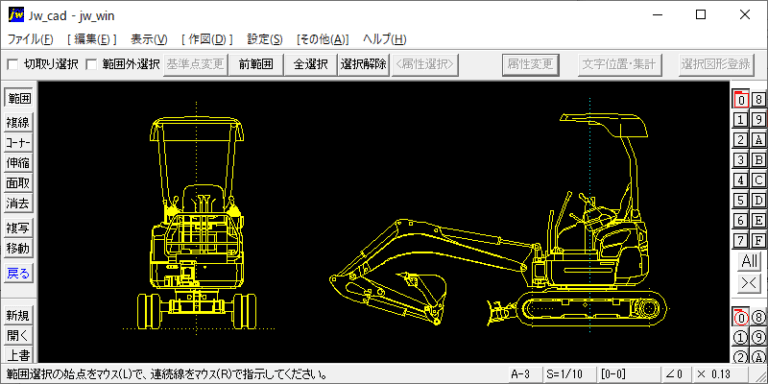

■後方超小旋回型ミニショベル,可変脚式クローラ & 可変式ブレード（970 ～ 1,280 mmの可変脚式クローラ）, 標準バケット容量 m3 ： 0.044 [ミニ従来表示 0.07],標準バケット幅 mm ： 450,■平面・正面・側面の3パターン

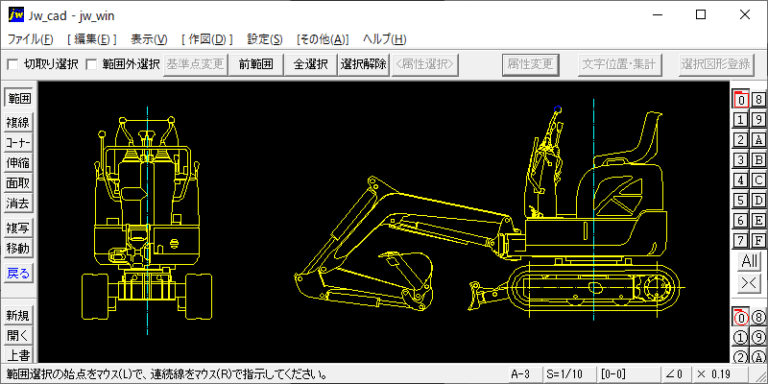

■後方超小旋回型ミニショベル,可変脚式クローラ & 可変式ブレード,（720 ～ 910 mmの可変脚式クローラ）, 標準バケット容量 m3 ： 0.022 [ミニ従来表示 0.03],標準バケット幅 mm ： 350,■平面・正面・側面の3パターン

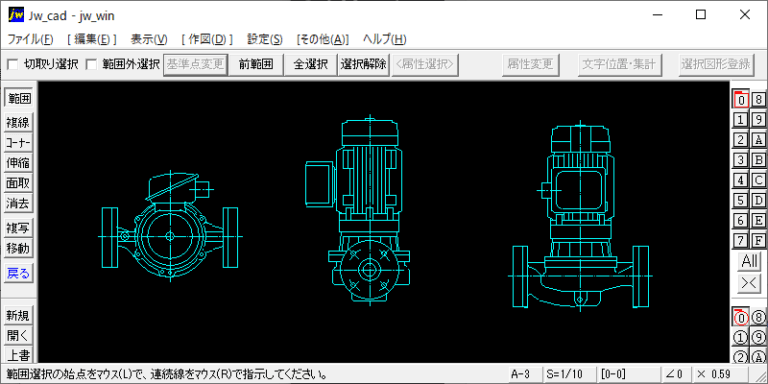

ステンレス製ラインポンプ 32A-0.75kwをJw_cadで登録しています。■平面・正面・側面の3パターン■JWSファイル：3パターン×1サイズ= 3ファイル（6.60KB)
