Jw_cadでそのまま使える配管継手などのCAD図形が無料でダウンロードできます。DXFからの変換や図形登録の手間が省けるJWS形式です。設備関係のデータを豊富に揃えています。（CADシンボルから、詳細図まで）

■後方超小旋回型ミニショベル,可変脚式クローラ & 可変式ブレード（970 ～ 1,280 mmの可変脚式クローラ）, 標準バケット容量 m3 ： 0.044 [ミニ従来表示 0.07],標準バケット幅 mm ： 450,■平面・正面・側面の3パターン

■後方超小旋回型ミニショベル,可変脚式クローラ & 可変式ブレード,（720 ～ 910 mmの可変脚式クローラ）, 標準バケット容量 m3 ： 0.022 [ミニ従来表示 0.03],標準バケット幅 mm ： 350,■平面・正面・側面の3パターン

ステンレス製ラインポンプ 32A-0.75kwをJw_cadで登録しています。■平面・正面・側面の3パターン■JWSファイル：3パターン×1サイズ= 3ファイル（6.60KB)

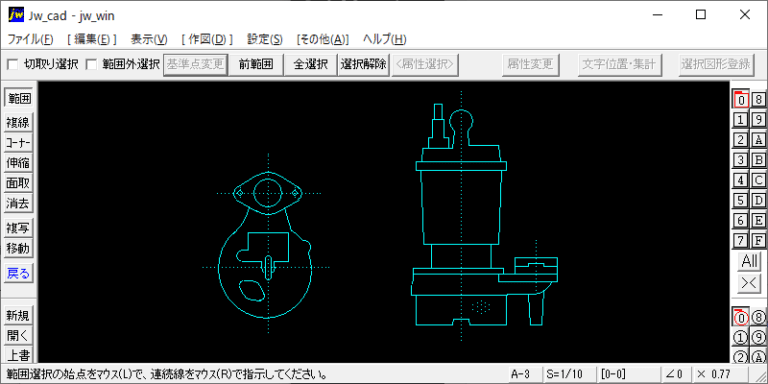

排水用水中ポンプ 50mm-0.75をJw_cadで登録しています。■平面・側面の2パターン【線色】本体の外形：線色1【線色】補助線：線色1■JWSファイル：2パターン×1サイズ= 2ファイル（2.71KB)

直結給水用ブースターポンプ 25mmをJw_cadで登録。■ （社）日本水道協会認証直結給水ブースタポンプ　ウォールキャビネットタイプ。■JWSファイル：5ファイル（29.6KB)

耐火キャップ（防火区画貫通部耐火措置工法）の75～150形をJw_cadで登録。■被覆金属管、合成樹脂管、ケーブルの防火区画貫通部耐火措置工法部材

■水撃防止器とは、集合住宅、オフィスビル、受水槽の給水ライン、給水・給湯本管ラインで発生するウォータハンマを吸収します。■側面 1パターン■JWSファイル：1パターン×1サイズ= 1ファイル（1.60kB)

ボルト・ナット10～20mm をJw_cadで登録しています。・サイズ：10-40・10-50・10-60・12-60・16-65・16-75・20-75・フランジ用に登録しました。■正面・側面 7サイズ■JWSファイル：7サイズ = 11ファイル（10.6kB)

連結送水管の自立型送水口（双口）とバルブユニットをJw_cadで登録。■JWSファイル：3ファイル（24.3kB)

スプリンクラー上向き閉鎖型ヘッド（標準型）の I-SP-GGU-68℃ をJw_cadで登録しています。■下面・断面 ■JWSファイル：2ファイル（5.70kB)
