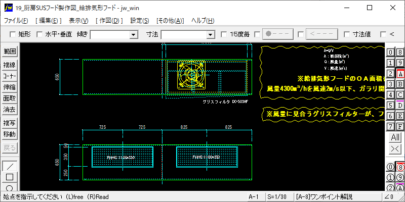

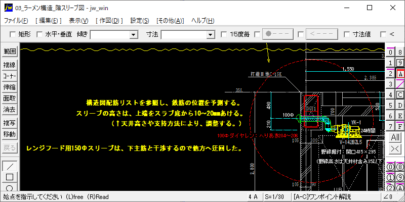

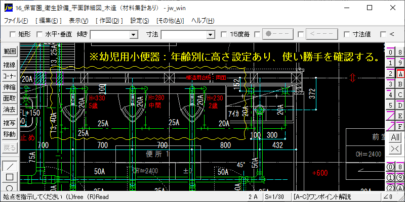

【Jw_cad 機械設備工事_施工図集｜ダウンロード版｜ワンポイント解説付】

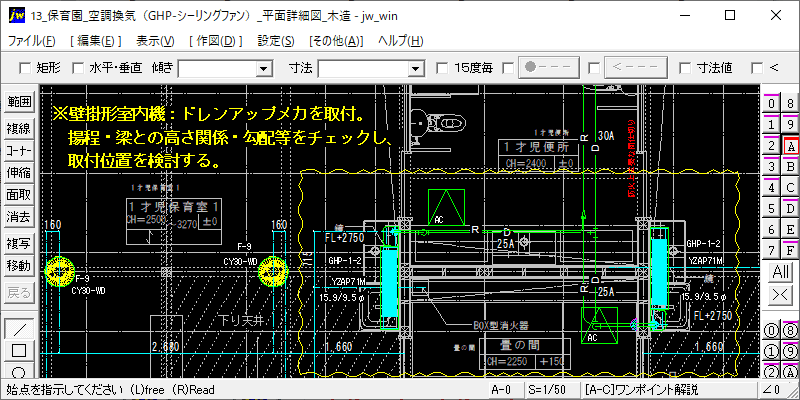

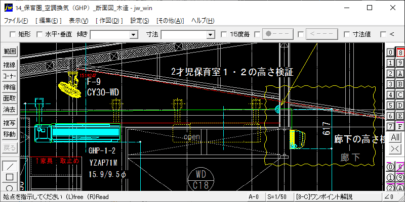

• 壁掛形室内機：ドレンアップメカを取付。
  • 揚程・梁との高さ関係・勾配等をチェックし、取付位置を検討する。
• 冷媒配管溶接時は、必ず窒素ブローを行い、室外機との接続前に充分にフラッシングを行いましょう。
• 室外機の設置スペースをチェックし、必要な場合は風向調整フードを取付。

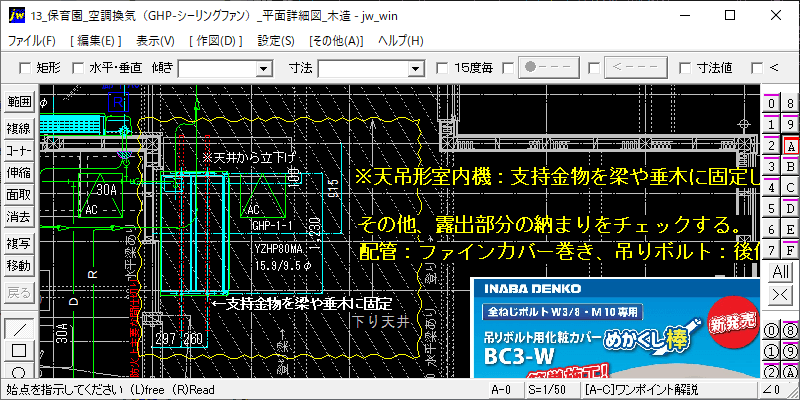

▲天吊形室内機：支持金物を梁や垂木に固定し、機器吊りボルトを出す。

• その他、露出部分の納まりをチェックする。
• 配管：ファインカバー巻き、吊りボルト：後付け出来る化粧カバーを採用した。

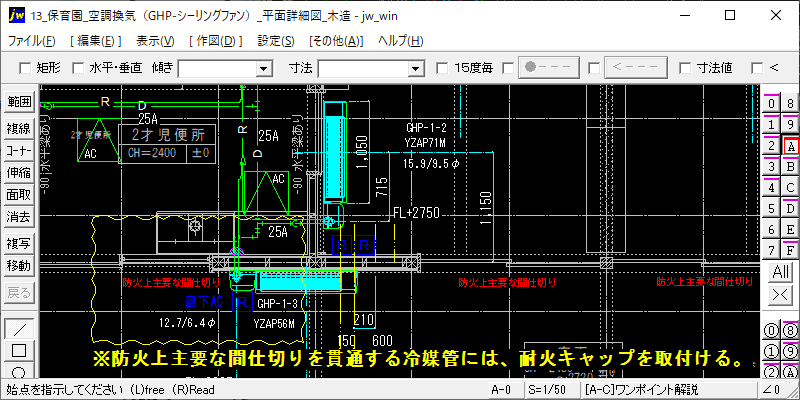

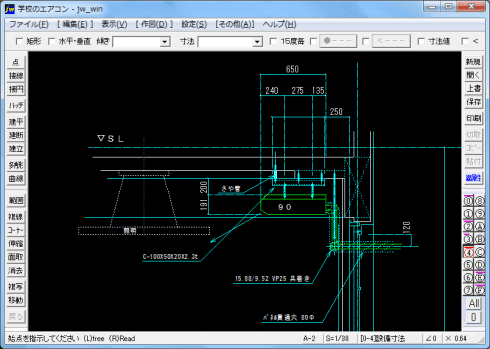

• 防火上主要な間仕切りを貫通する冷媒管には、耐火キャップを取付ける。

▼Jw_cad 設備図形を使うと、この様な図面が書けます。

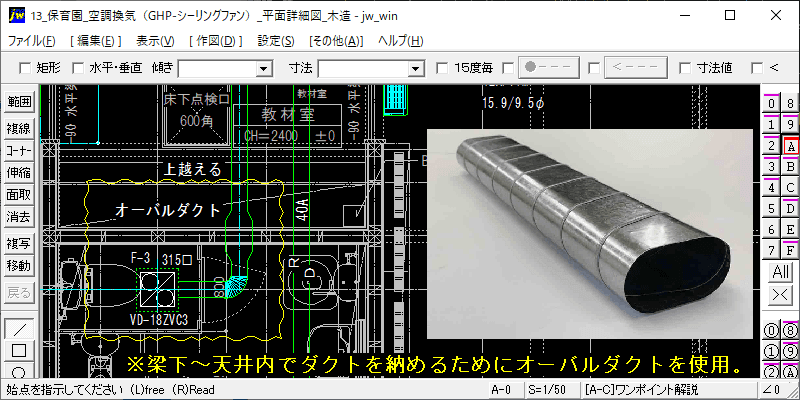

• 梁下～天井内でダクトを納めるためにオーバルダクトを使用。

■Jw_cadファイル（6,195 KB)

【Jw_cad 機械設備工事_施工図集｜ワンポイント解説付】
