• 電気室：施設制御機器が設置されるので、冷媒管の結露、ドレンの漏水、雨水の侵入などが無いように注意。
  • ※制御機器の真上にエアコン等を配置しない。
  • ※冷媒管の保温厚：ガス管20mm・液管10mmを使用。
  • ※ドレン通水テストの徹底。

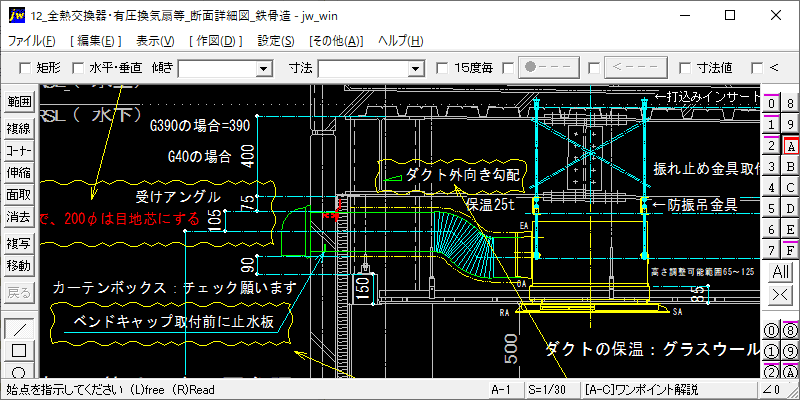

• ※ダクトには外向き勾配を付け、雨水侵入を防止。
  • ベンドキャップ取付前にダクト内に止水板を挿入。

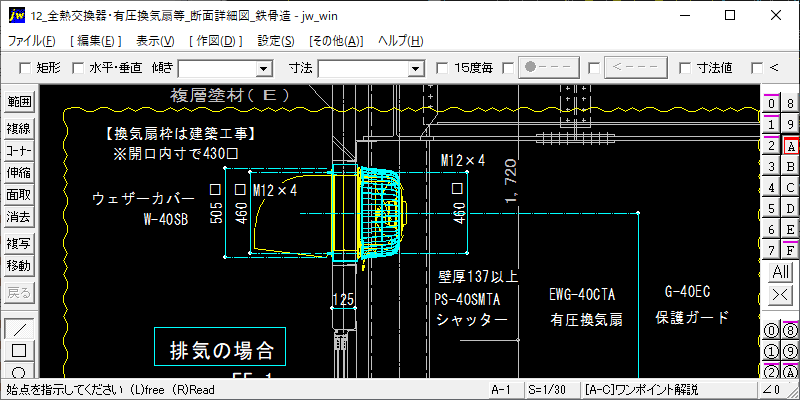

▲※壁付有圧換気扇：壁開口及び取付枠など事前に打合せを行う。

• 機器取付ボルトを出したスチール枠を建築工事で取付。

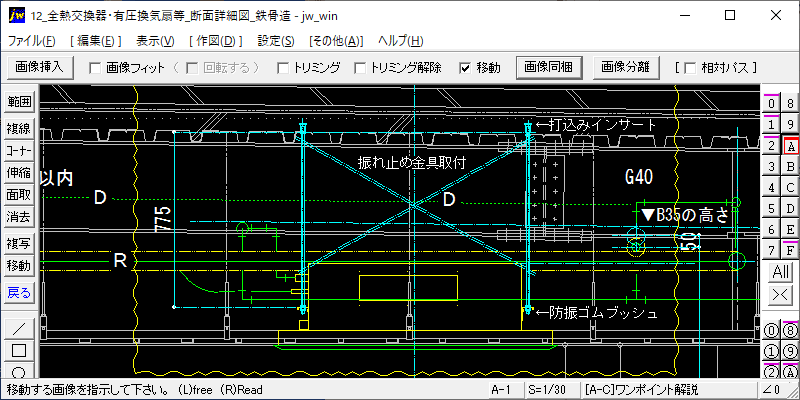

• ※この現場の設計図書には、機器の吊り込み方法の記載が無かったので、（C形鋼＋おねじアンカー3点止めなど）打ち込みインサートで承諾を得た。
• 重量物用インサートを使用、既製品の振れ止め金具をクロス型に取付。

▼Jw_cad 設備図形を使うと、この様な図面が書けます。

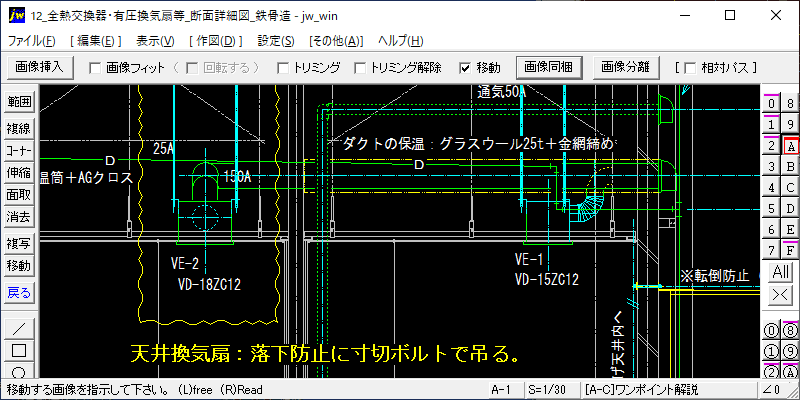

• 天井換気扇：落下防止に寸切ボルトで吊る。

■Jw_cadファイル（4,064 KB)
