１．吹出口用ボックス寸法
図１ スリット形吹出口ボックス
aスリット形、ユニバーサル形用ボックス

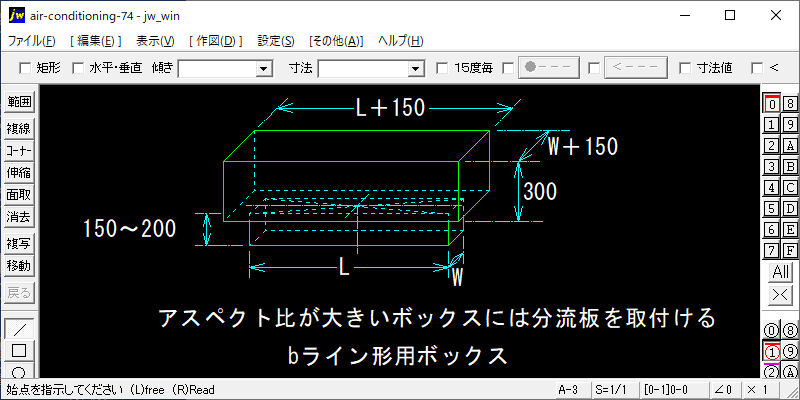

bライン形用ボックス
アスペクト比が大きいボックスには分流板を取付ける
２．ボックスの取付
３．施工要領並びに注意事項
１）天井開口部：スリット形吹出口は長さ(L)が長い為天井下地補強を開口部一杯に施工しないとねじれが生じ通り芯が出し難い。
２）ボックスの板厚：吹出口・吸込口取付用ボックスの板厚は低圧ダクトの板厚に準ずる。
■JWW-CADファイル.zip（7.13 KB)
スリット形吹出口用ボックスの製作
