[寸法]コマンドで、コントロールバーの[傾き]入力ボックスに角度を入力し、基本操作と同じ方法で寸法を作図します。コントロールバー[0°/ 90°]を左クリック(L)すると、傾きの指定が0度と90度に切替わります。

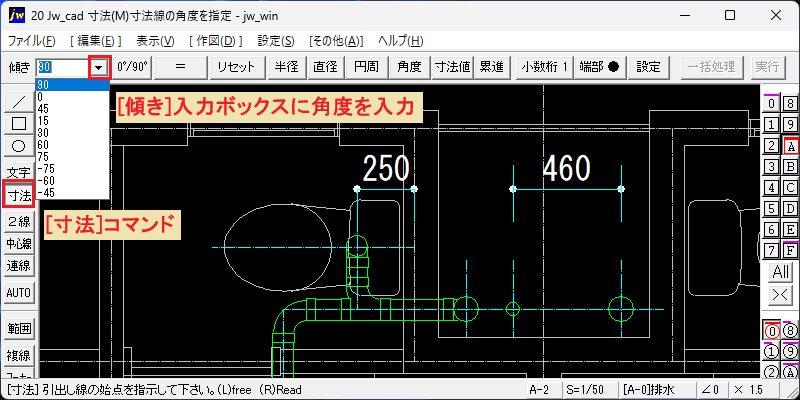

[傾き]入力ボックスに角度を入力

1. メニューバーから「作図」を選択し、続いて[ 寸法 ]コマンドを選択します。
2. または、ツールバーの[ 寸法 ]を選択します。
3. コントロールバーの[傾き]入力ボックスに角度を入力し、「水平寸法の作図」と同じ方法で寸法を作図します。
4. [傾き]入力ボックス右の▼をクリックし、以前に入力した数値一覧から選択することもできます。

傾きの指定を0度と90度に切替え

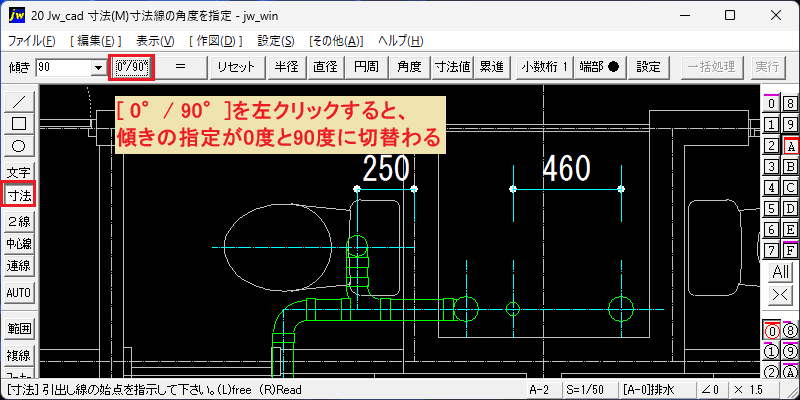

1. コントロールバーの[0°/ 90°]を左クリックすると、傾きの指定を0度と90度に切替えることができます。

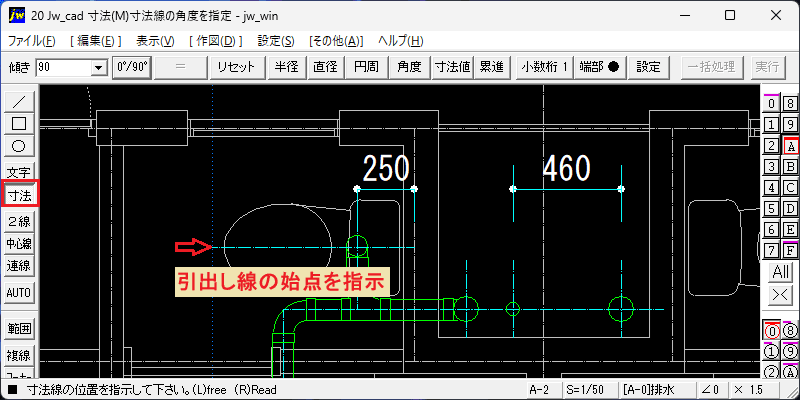

引出し線の始点を指示する

1. 次に、引出し線の始点を指示すると(左クリックで任意点、右クリックで読取点)、その位置に点線が仮表示されます。
2. 例では、便器の中心線端点を読取点として、右クリックしています。

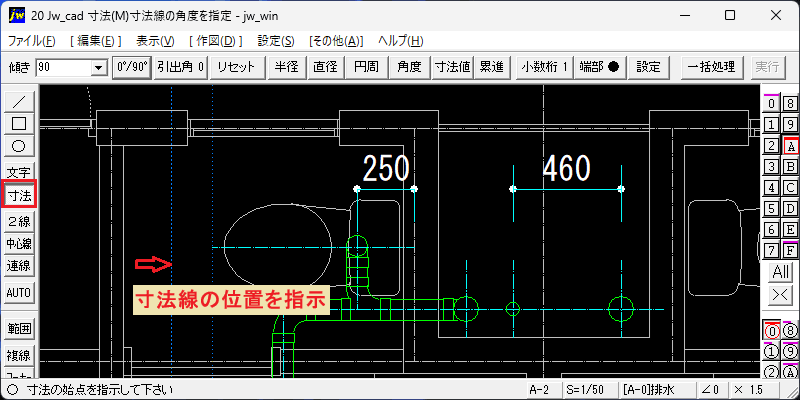

寸法線の位置を指示

1. 続けて、寸法線の位置を指示すると(左クリックで任意点、右クリックで読取点)、その位置に点線が仮表示されます。
2. 例では、目分量で任意点を左クリックしています。

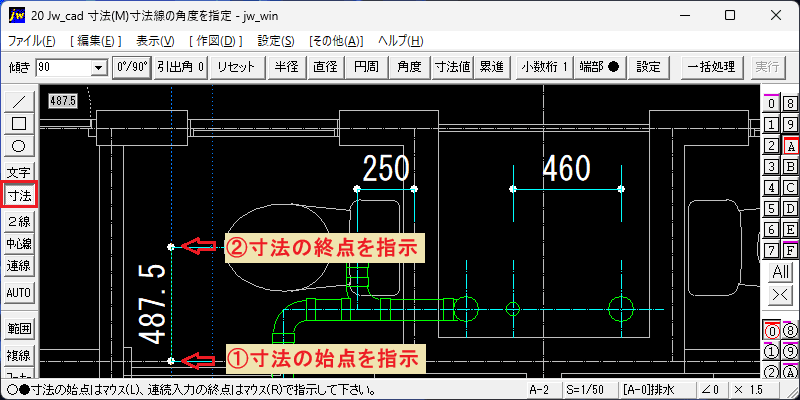

寸法の始点と終点を指示

1. 寸法の始点を指示します。（寸法の指示は、左クリックまたは右クリックのどちらでもよく、すべて読取点の指定になる。）
2. 寸法の終点を指示すると、寸法が作図されます。

2回目以降の寸法

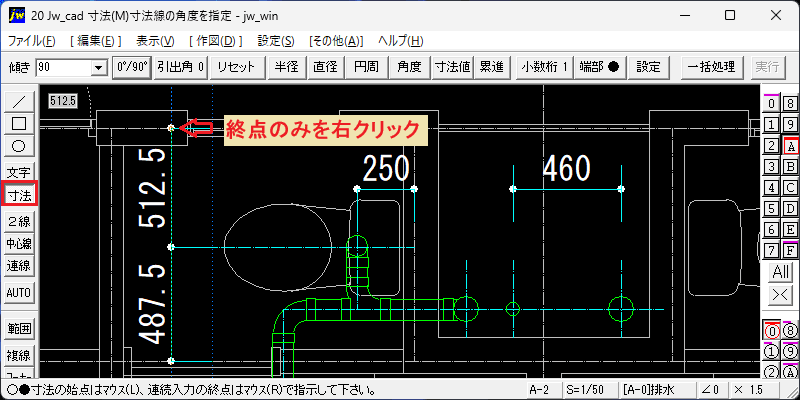

1. 2回目以降の寸法の始点が1回目の寸法の終点と同じ場合は、始点の指示を省略して終点のみを右クリックで指示します。

傾き[45]度の寸法線

1. コントロールバーの[傾き]入力ボックスに[ 45 ]と角度を入力すると、45度傾きの寸法線が作図されます。

作図済みの線と平行な寸法線

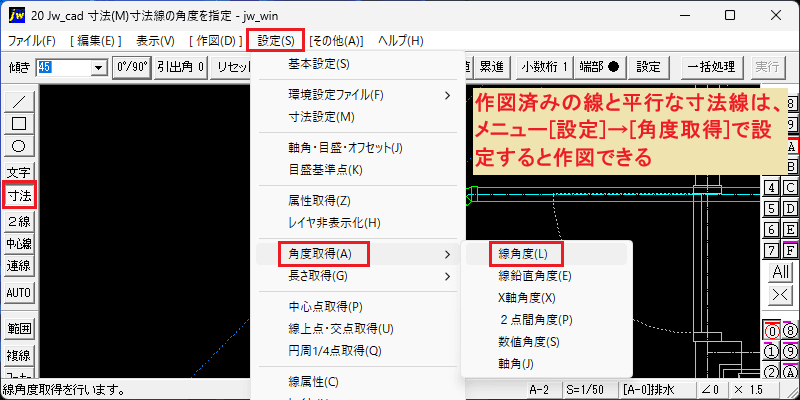

1. 作図済みの線と平行な寸法線は、メニュー[設定]→[角度取得]→[線角度]で角度を取得すると作図できます。
