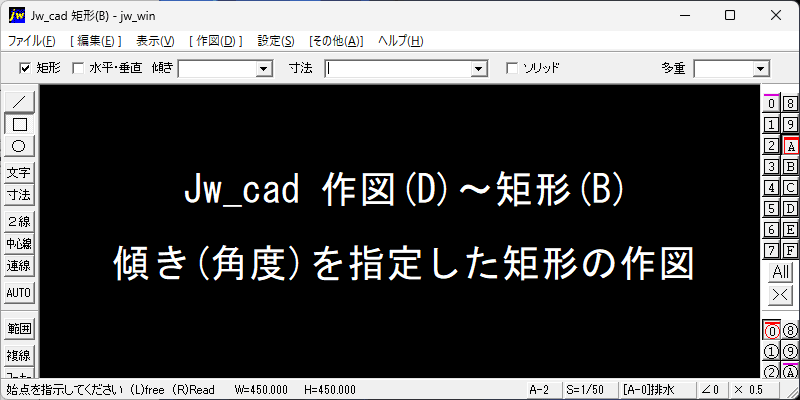

Jw_cad 矩形の角度指定｜矩形コマンドで、コントロールバーの[傾き]入力ボックスに作図する矩形の傾き角度を入力すると、その角度の矩形が作図されます。
（コントロールバーの[水平･垂直]にチェックが入っている時は無効になります。）
- メニューバーから「作図」を選択し、続いて[矩形]コマンドを選択します。
- または、ツールバーの[ □ ]（矩形コマンド）を選択します。
- 次に、コントロールバー[傾き]入力ボックスに作図する矩形の傾き角度を入力します。
- 任意位置の場合は、矩形の①始点を左クリックで指示します。
- 続いて、矩形の②終点（対角位置）を左クリックすると、入力した角度に傾いた矩形が作図されます。
読取点を指示する場合
- 矩形コマンドで、コントロールバー[傾き]入力ボックスに矩形の傾き角度を入力する。
- 次に、矩形の①始点位置(補助線の交点)を右クリックで指示します。
- 続いて、矩形の②終点位置(対角位置・補助線の端点)を右クリックで指示します。
- すると、読取点から読取点での矩形が、指定した角度で作図されます。
水平・垂直にチェックが優先される
- [水平･垂直]にチェックが入っている時は、傾き角度を入力しても無効になります。
[傾き]入力ボックスの右端の▼を左クリック
- そして、コントロールバーの[傾き]入力ボックス右端の▼を左クリックすると、以前に入力した角度の数値のリストが表示されるので、選択して入力できます。
[傾き]入力ボックスの右端の▼を右クリック
- また、▼を右クリックすると、「数値入力」ダイアログが表示されるので、マウス操作のみで数値入力が行えます。
軸角が設定されている時は、
- このように、軸角が設定されている時は、その軸角からの角度になります。
- 例えば、軸角が∠15°に設定されている時に、傾き[30°]を入力すると、軸角∠15°からの30°傾きで作図されます。
- 軸角の設定ダイアログは、こちらで（Jw_cad｜水平または垂直の矩形の作図）説明しています。
Jw_cad 矩形の角度指定｜矩形コマンドで、コントロールバーの[傾き]入力ボックスに作図する矩形の傾き角度を入力し、その角度の矩形を作図する方法は、以上のようになります。
例えば、この操作が必要な場面
- 矩形コマンドは、スリーブ・角桝・換気扇・エアコン・記号などの作図に多様に使用するコマンドです。
