衛生設備工事編

衛生設備工事の機械設備施工要領書をJw_cadでまとめています。

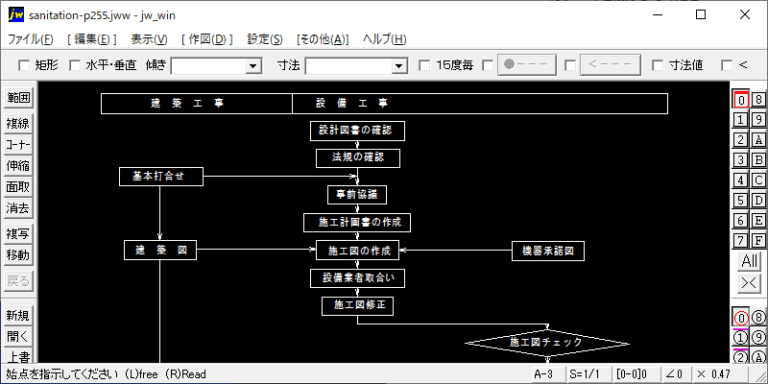

・設計図書の確認・法規の確認、事前協議・施工計画書の作成、施工図の作成・設備業者取合い、施工図修正・施工図チェック、承諾・スラブ埋設配管、埋設配管チェック

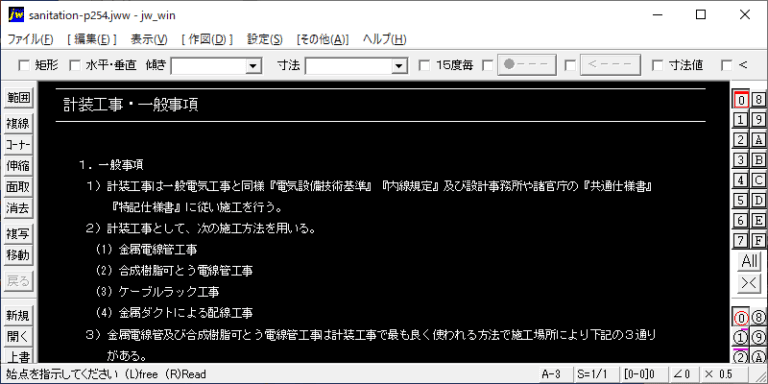

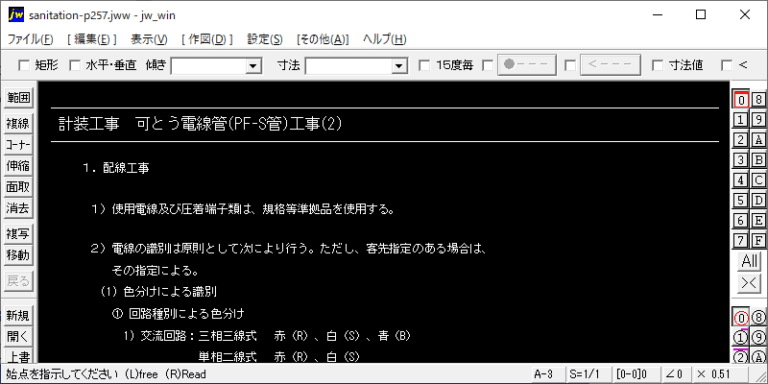

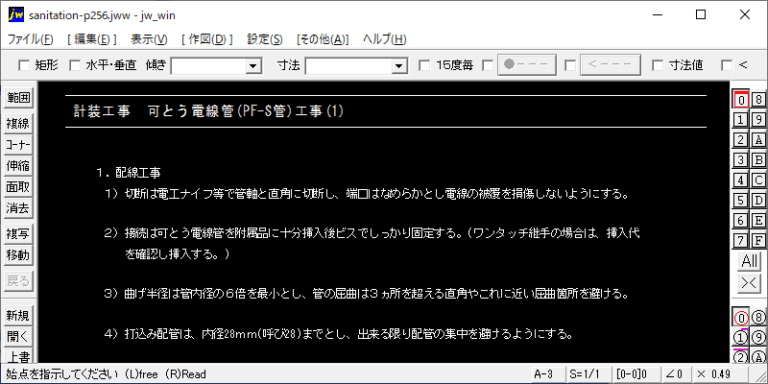

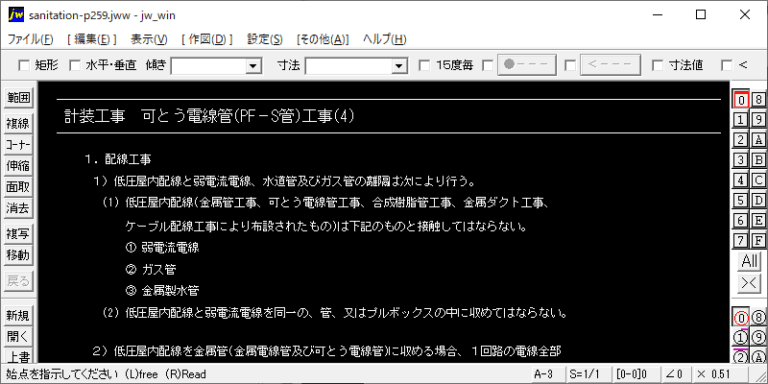

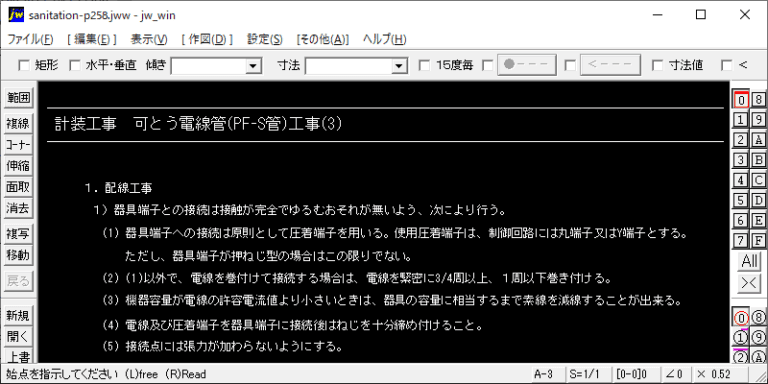

１）計装工事は一般電気工事と同様『電気設備技術基準』『内線規定』及び設計事務所や諸官庁の『共通仕様書』『特記仕様書』に従い施工を行う。２）計装工事として、次の施工方法を用いる。

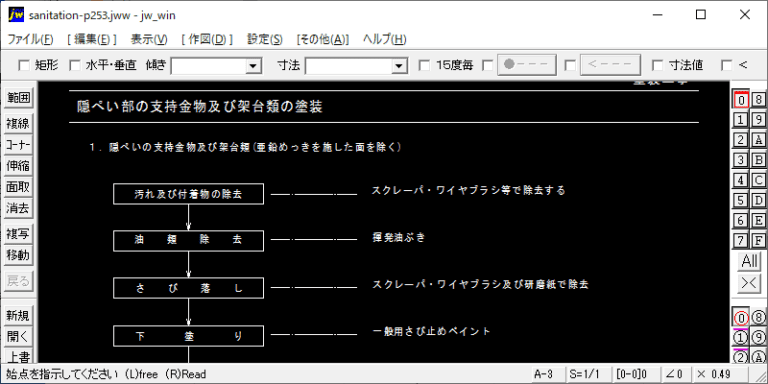

１．隠ぺいの支持金物及び架台類(亜鉛めっきを施した面を除く) 汚れ及び付着物の除去---スクレーパ・ワイヤブラシ等で除去する ↓ 油類除去---揮発油ぶき ↓ さび落とし---スクレーパ・ワイヤーブラシ及び研磨紙で除去 ↓ 下塗り---一般用さび止めペイント ↓ 上塗り---一般用さび止めペイント

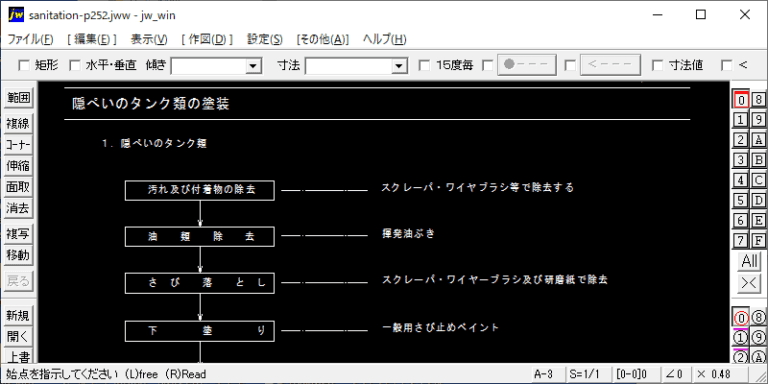

汚れ及び付着物の除去---スクレーパ・ワイヤブラシ等で除去する　↓ 油類除去---揮発油ぶき　↓ さび落とし---スクレーパ・ワイヤーブラシ及び研磨紙で除去　↓ 下塗り---一般用さび止めペイント

１）各種機材のうち、次の部分を除き、すべて塗装を行う。 (1) 埋設されるもの。ただし、防食塗装部分を除く (2) 亜鉛めっき以外のめっき仕上げ面 (3) 亜鉛めっきされたもので、常時隠ぺいされる部分 (4) 亜鉛めっきされた金属電線管、鋼製架台及び支持金物類

１．防食の施工法　１）防食テープ　図１　一重巻き　ハーフトラップとする。引張り気味にして引く。■JWW-CADファイル.zip（37.79 KB)

施工場所：機械室　ダクト種類：煙道　材料及び施工順序：１．ロックウールブランケット１号　(100K)・２．鉄線・３．カラー鉄板・４．番線鋲

対象機器：熱交換器　施工場所：機械室　材料及び施工順序：１．鋲・２．グラスウール保温板２号40K・３．鉄線・４．アルミニウム板

配管種類：給水管・井水管のY型ストレーナー　施工場所：屋内隠ぺい又は機械室露出　材料及び施工順序：１．ALK付グラスウール保温材2号24K・２．鉄線・３．アルミ粘着テープ・４．きっ甲金網(屋内隠ぺい) もしくはカラー金網(機械室露出)

保温材料及び施工順序・施工例（図）を一覧表にまとめている。　配管種類：給水管・井水管のバタフライ弁　施工場所：屋内露出　材料及び施工順序：１．アルミニウム箔付き保温材・２．鉄線・３．アルミニウム粘着テープ・４．アルミニウム鋼板
