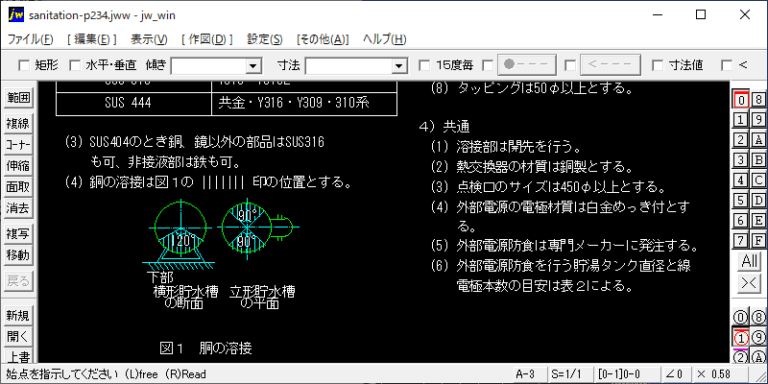

１）ステンレス製の場合 (1) TIG,MIG溶接又は被覆アーク溶接を使用する。 (2) 溶接棒の種類は下記による。 表１　溶接棒の種類 (3) SUS404のとき銅、鏡以外の部品はSUS316も可、非接液部は鉄も可。

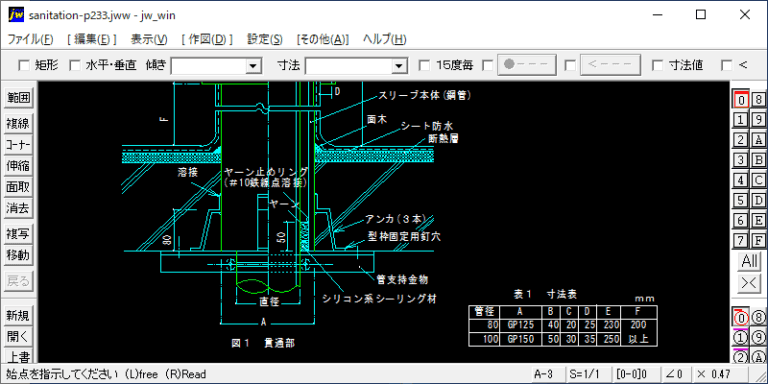

１）寒冷地及び積雪地域を除く地域に設ける場合。 ２）シート防水貫通は原則そして避けるが、止むを得ず１箇所又は２箇所程度の貫通をする場合。ただし、屋根がALCパネルの場合は防水貫通を行ってはならない。

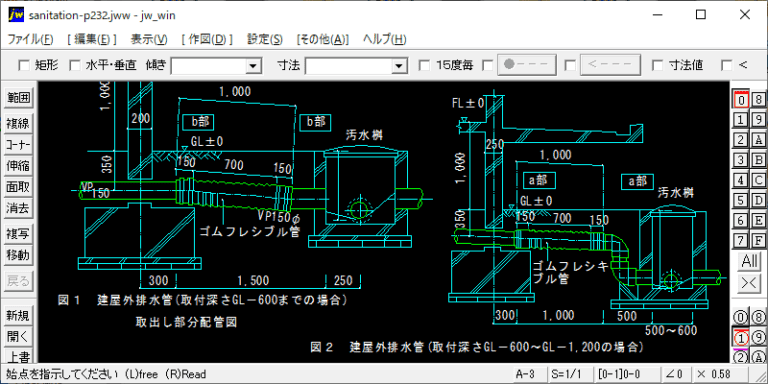

図１　建屋外排水管(取付深さGL－600までの場合)取出し部分配管図 １）ゴムフレキシブレ継手：継手の差込み代一杯まで、VP管又はスリーブ等に差し込み、ステンレスバンドを使用してしっかりと締め付ける。

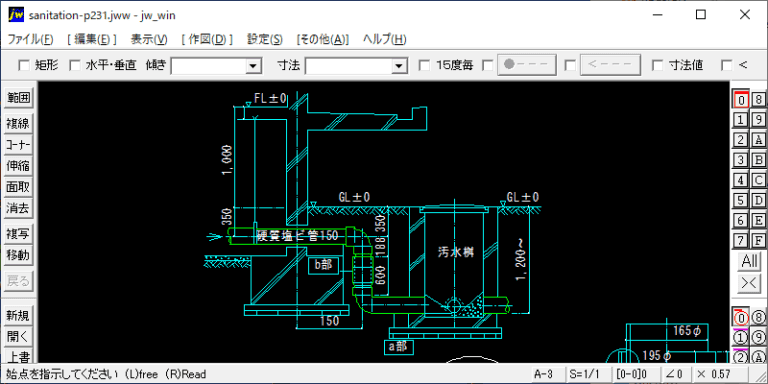

１．適用範囲 １）排水管(VP)の場合。 ２）建物からの取出し部分の場合。 ３）予測沈下量200ｍｍまでの場合。 ２．仕様及び施工法　 図１　伸縮継手

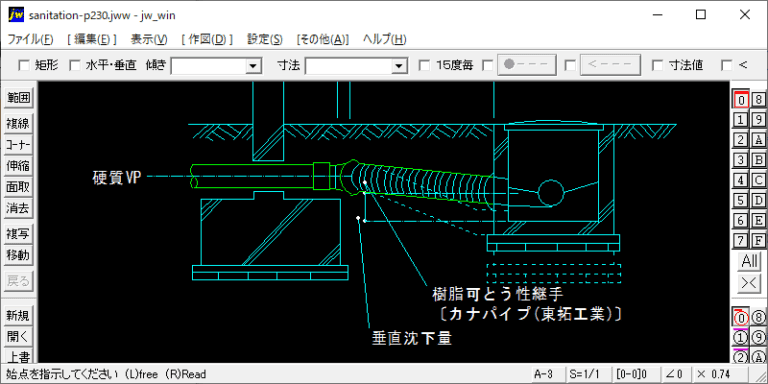

可とう性樹脂継手(カナパイプ)の場合、地盤沈下による許容垂直沈下量SはS≦0.2Lとする。 １）表面処理：配管及びジョイント部の油・土等のよごれをウエス等で十分に拭きとる。湿っている場合は完全に乾燥させる。 ２）接合剤：エポキシ系の２液形を使用する。塩ビ継手内面に砂付加工を施す。

１）建物からの取出し部分におけるジョイントの保護： 建物からの取出し部分における配管やジョイント部を、地盤沈下で生じる土圧から保護する為、次の要領で施工する。(沈下量50ｍｍまでの場合は不要)

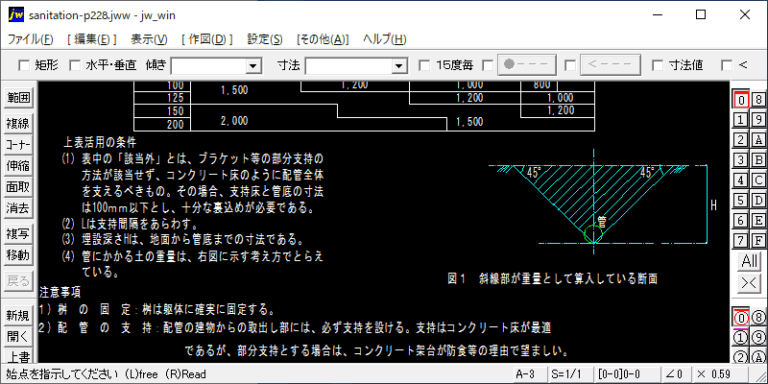

１）桝の固定：桝は躯体に確実に固定する。 ２）配管の支持：配管の建物からの取出し部には、必ず支持を設ける。支持はコンクリート床が最適であるが、部分支持とする場合は、コンクリート架台が防食等の理由で望ましい。ブラケット支持する場合、躯体打込みアンカボルトは、躯体鉄筋と電気的に絶縁する。ブラケット・アンカボルト・固定バンドの材質は、ステンレス製とすることが望ましい。

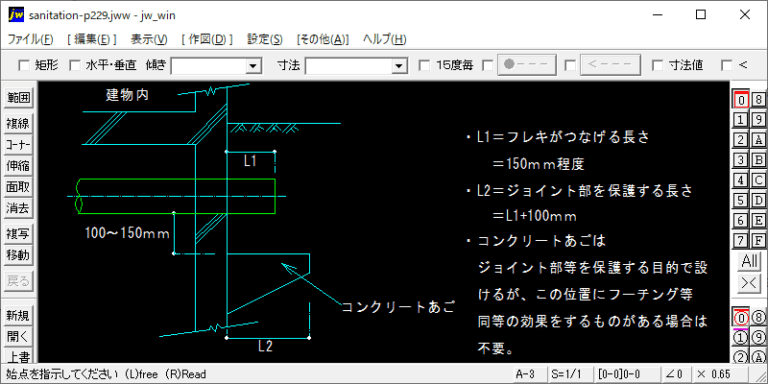

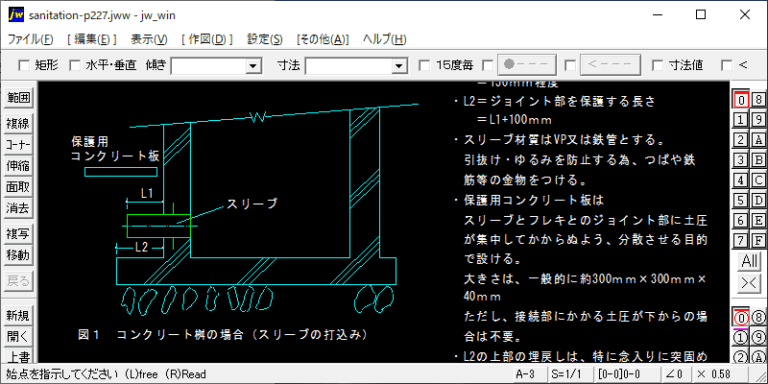

１）桝部納まり：桝からの取出し部の配管が、周囲の地盤沈下に伴って生じる土圧に耐えられるよう、次の要領で施工する。 図１：コンクリート桝の場合（スリーブの打込み） ・L1＝フレキがつなげる長さ＝150ｍｍ程度
