塗装工事・一般事項・衛生設備工事

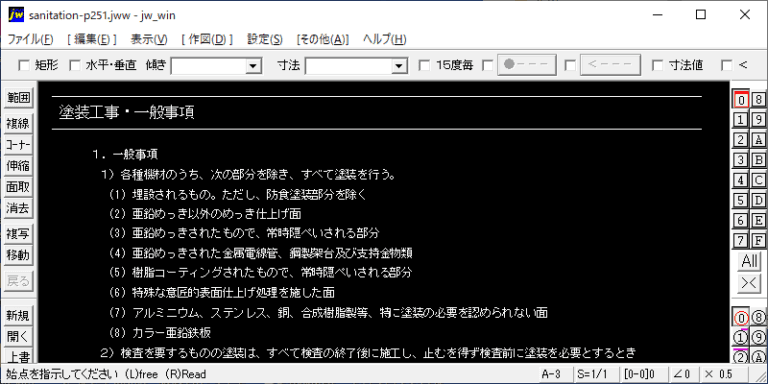

1)各種機材のうち、次の部分を除き、すべて塗装を行う。 (1) 埋設されるもの。ただし、防食塗装部分を除く (2) 亜鉛めっき以外のめっき仕上げ面 (3) 亜鉛めっきされたもので、常時隠ぺいされる部分 (4) 亜鉛めっきされた金属電線管、鋼製架台及び支持金物類
衛生設備工事編は、支持工事・機器廻り配管・桝の取付から、排水通気金物・機器の据付・配管要領・消火配管・土工事・地盤沈下対策・区画貫通部処理・保温工事・塗装工事・防食工事・計装工事・試運転調整・撤去工事など、衛生設備工事の施工要領をまとめています。
1)各種機材のうち、次の部分を除き、すべて塗装を行う。 (1) 埋設されるもの。ただし、防食塗装部分を除く (2) 亜鉛めっき以外のめっき仕上げ面 (3) 亜鉛めっきされたもので、常時隠ぺいされる部分 (4) 亜鉛めっきされた金属電線管、鋼製架台及び支持金物類

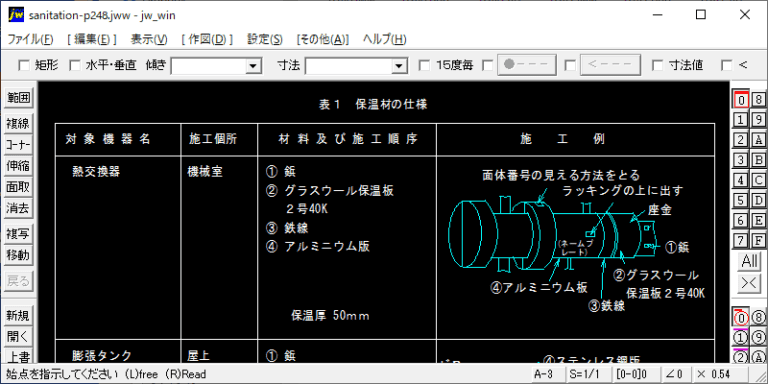

対象機器:熱交換器 施工場所:機械室 材料及び施工順序:1.鋲・2.グラスウール保温板2号40K・3.鉄線・4.アルミニウム板

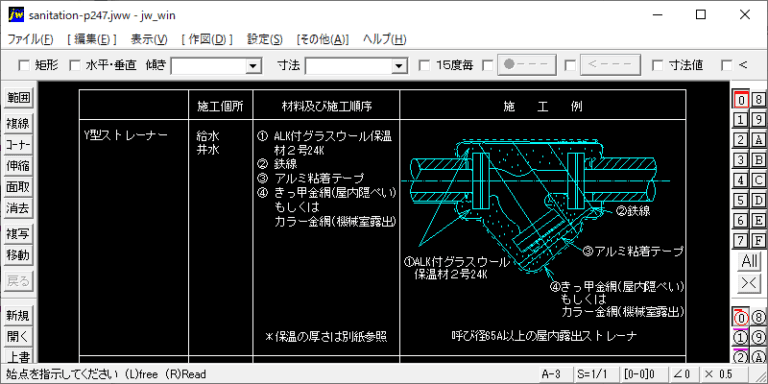

配管種類:給水管・井水管のY型ストレーナー 施工場所:屋内隠ぺい又は機械室露出 材料及び施工順序:1.ALK付グラスウール保温材2号24K・2.鉄線・3.アルミ粘着テープ・4.きっ甲金網(屋内隠ぺい) もしくはカラー金網(機械室露出)

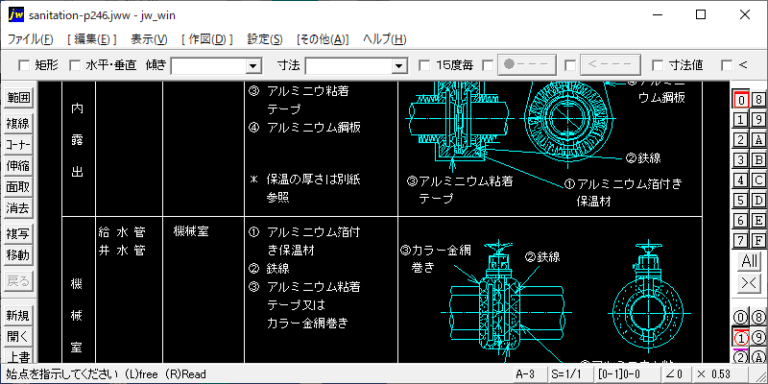

保温材料及び施工順序・施工例(図)を一覧表にまとめている。 配管種類:給水管・井水管のバタフライ弁 施工場所:屋内露出 材料及び施工順序:1.アルミニウム箔付き保温材・2.鉄線・3.アルミニウム粘着テープ・4.アルミニウム鋼板

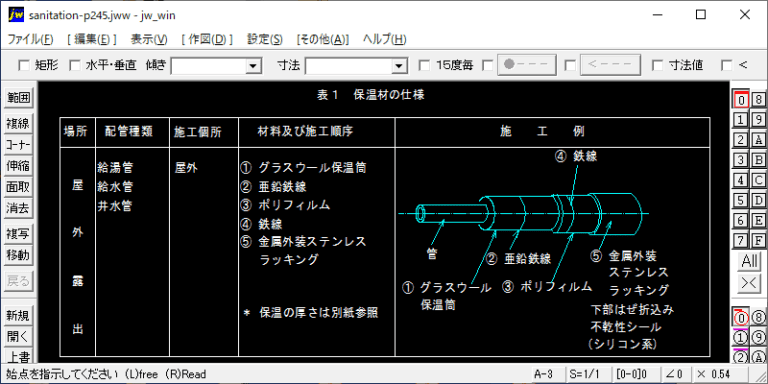

施工場所・配管種類別に保温材料及び施工順序・施工例(図)を一覧表にまとめている。 配管種類:給湯管・給水管・井水管 施工場所:屋外露出 材料及び施工順序:1.グラスウール保温筒・2.亜鉛鉄線・3.ポリフィルム・4.鉄線・5.金属外装 ステンレス ラッキング

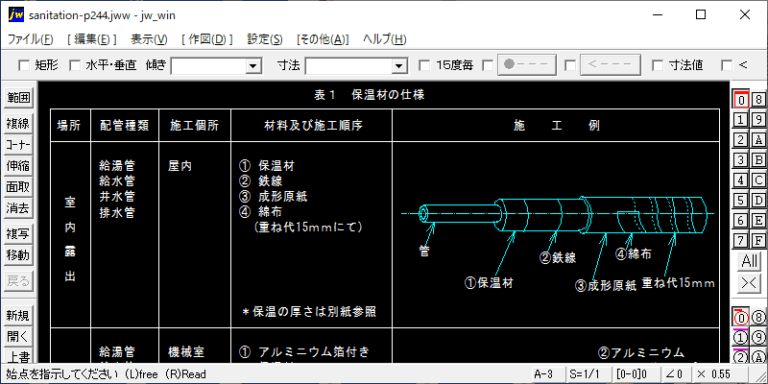

施工場所・配管種類別に保温材料及び施工順序・施工例(図)を一覧表にまとめている。 例) 配管種類:給湯管・給水管・井水管・排水管 施工場所:室内露出 材料及び施工順序:1.保温筒材・2.鉄線・3.成形原紙・4.綿布(重ね代15mm)
