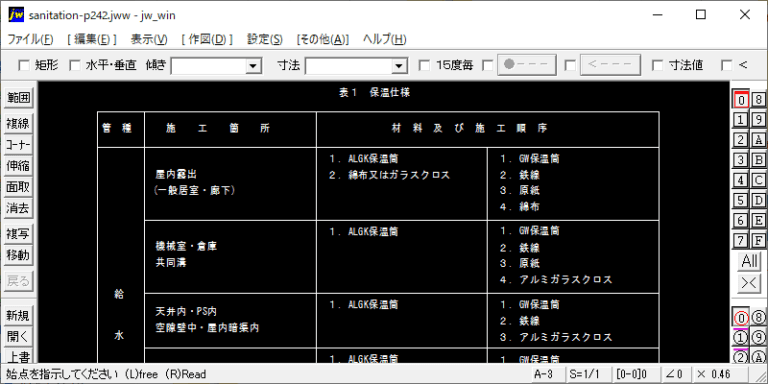

管種・施工箇所別に材料及び施工順序を一覧表にまとめている。　 例） 管種：給湯管・膨張管　 施工箇所：機械室・倉庫・共同溝　 材料：１．ALGK保温筒　 施工順序：１．GW保温筒・２．鉄線・３．原紙・４．アルミガラスクロス

表１　保温仕様　 管種・施工箇所別に材料及び施工順序を一覧表にまとめている。 例） 管種：給水管　 施工箇所：屋内隠蔽（一般居室・廊下）　 材料：１．ALGK保温筒・２．綿布又はガラスクロス　 施工順序：１．GW保温筒・２．鉄線・３．原紙・４．綿布

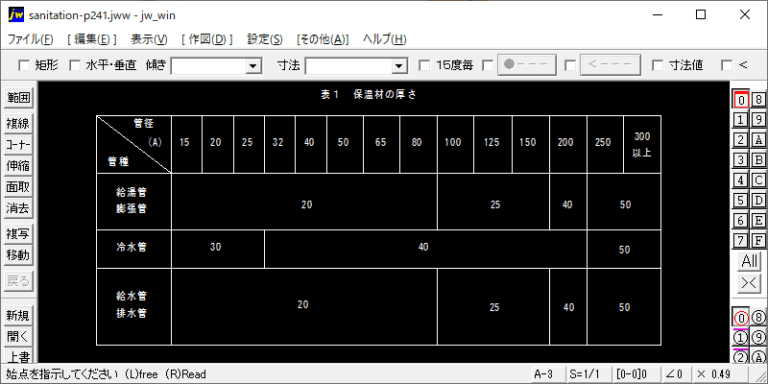

１．配管の保温材の厚さ　 表１　保温材の厚さ　 管径(A)：15～300以上　 管種：給湯管・膨張管・冷水管・給水管・排水管　 ２．機器の保温材の厚さ　 表２　保温材の厚さ　 機器別：熱交換器50mm・貯湯タンク50mm

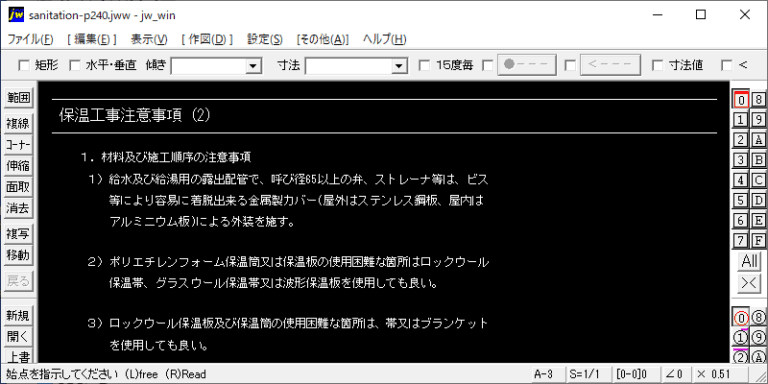

１）給水及び給湯用の露出配管で、呼び径65以上の弁、ストレーナ等は、ビス等により容易に着脱出来る金属製カバー(屋外はステンレス鋼板、屋内はアルミニウム板)による外装を施す。

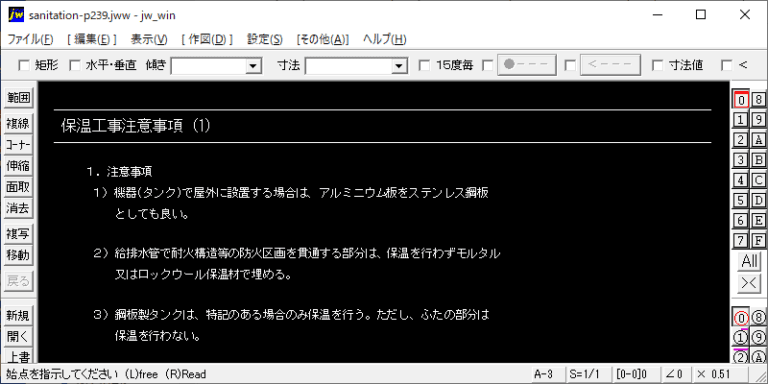

１）機器(タンク)で屋外に設置する場合は、アルミニウム板をステンレス鋼板としても良い。 ２）給排水管で耐火構造等の防火区画を貫通する部分は、保温を行わずモルタル又はロックウール保温材で埋める。

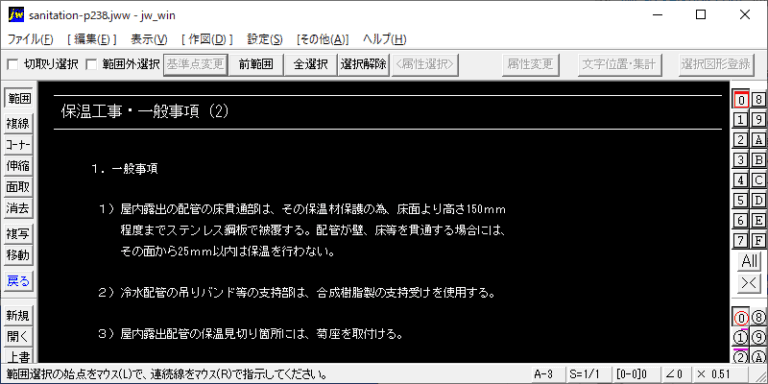

１）屋内露出の配管の床貫通部は、その保温材保護の為、床面より高さ150ｍｍ程度までステンレス鋼板で被覆する。配管が壁、床等を貫通する場合には、その面から25ｍｍ以内は保温を行わない。

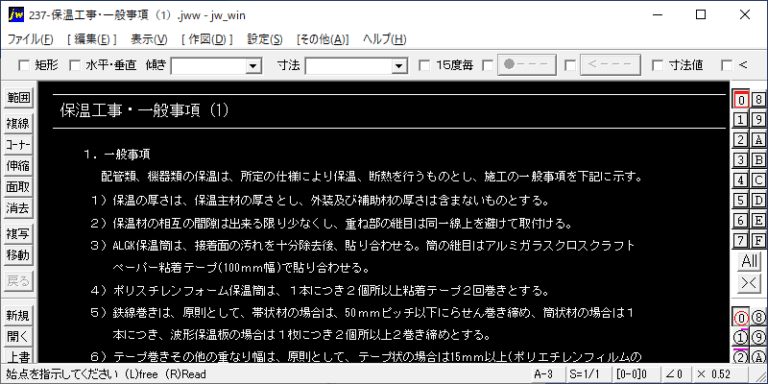

配管類、機器類の保温は、所定の仕様により保温、断熱を行うものとし、施工の一般事項を下記に示す。 １）保温の厚さは、保温主材の厚さとし、外装及び補助材の厚さは含まないものとする。 ２）保温材の相互の間隙は出来る限り少なくし、重ね部の継目は同一線上を避けて取付ける。

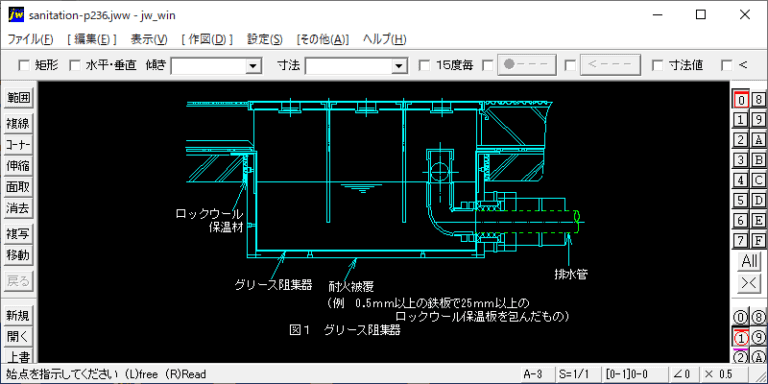

１．グリース阻集器（図１　グリース阻集器） 耐火被覆（例 0.5ｍｍ以上の鉄板で25ｍｍ以上のロックウール保温板を包んだもの） ２．耐火被覆を取付ける場合（図２　和風大便器） 耐火カバー（例 1.5ｍｍ以上の鉄板又は0.5ｍｍ以上の鉄板で、25ｍｍ以上のロックウール保温板を包んだもの）
