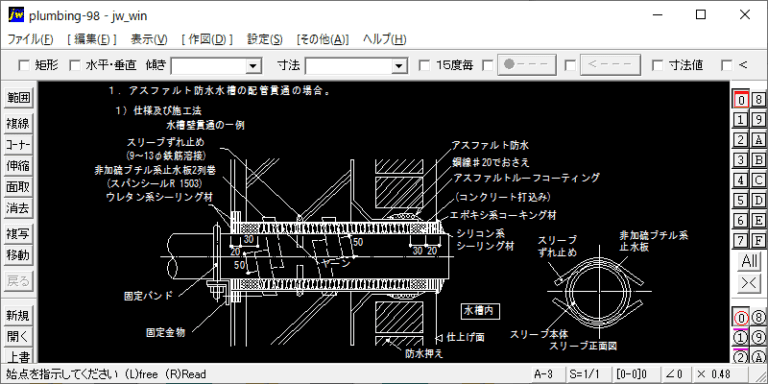

貫通部近傍で配管を固定する。屋外取付の固定金物はステンレス製とする。配管の振動や伸縮が槽壁に影響を及ぼさないように、必要により防振継手又は伸縮継手を使用する。スリーブ及び水槽内配管はステンレスとすることが望ましい。

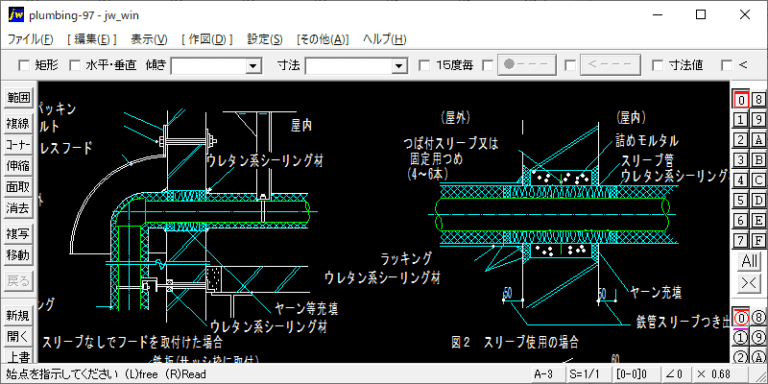

穴明けを行う場合、事前に建築担当者と位置及び開口補強について協議する。穴明け作業をパネル取付け後に行う場合には、取付け後48時間以上経過してからパネルに振動を与えないように行う。

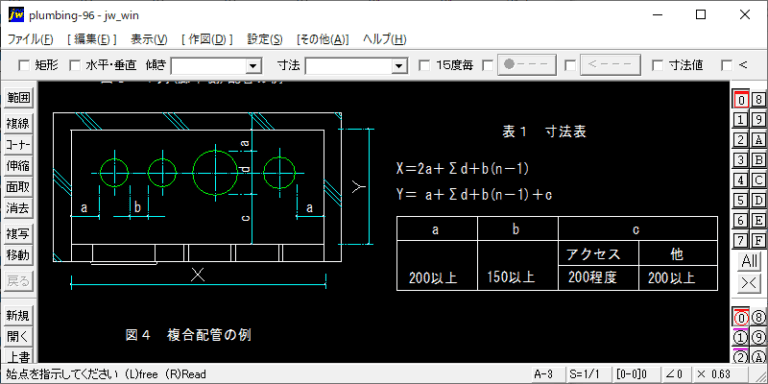

パイプシャフトの構造及び配管例。1.パイプシャフト等に配管を敷設する場合は、シャフト壁に片寄せて整然と並べ必要な工具によって施工、保守点検が容易に出来るようにする。

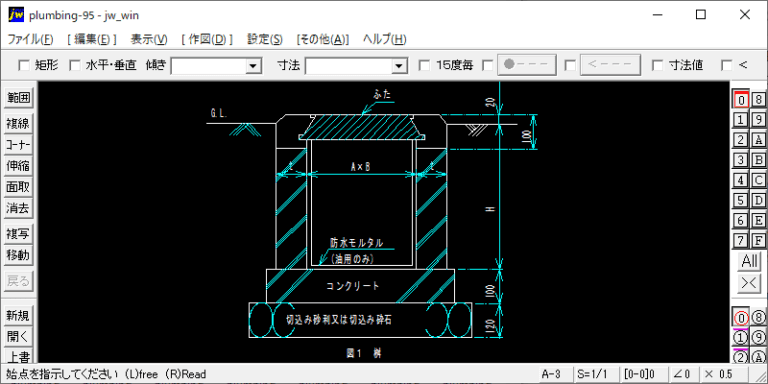

TC-1：点検口及び注油口桝 450×450×400H
TC-2：フレキシブルジョイント桝 800×600×450H の標準図。
■JWW-CADファイル.zip（12.43 KB)

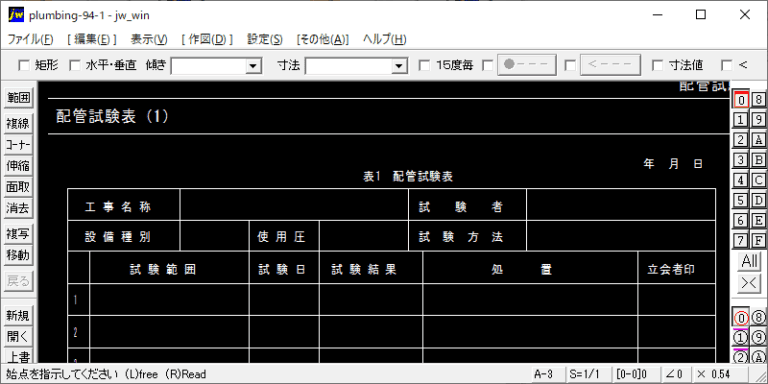

設備種別・使用圧・試験方法・試験範囲・試験日・試験結果などを記入できる配管試験表の雛形。配管試験表（1）,（2）

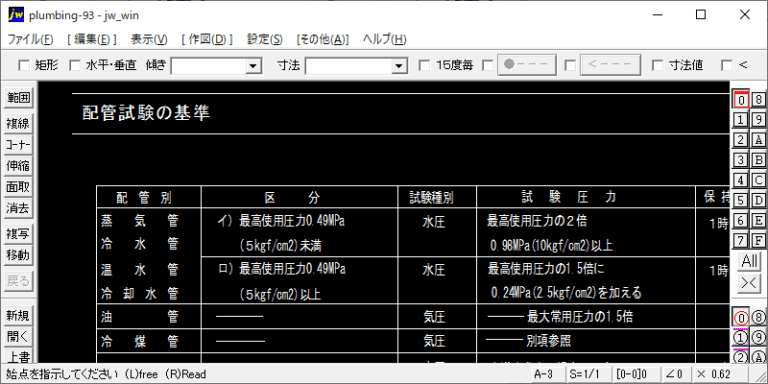

配管試験の基準について、配管別・区分・試験種別・試験圧力・保持時間を一覧表にまとめている。注）１．ビクトリック形接合、TS接合、ステンレス鋼鋼管継手による接合を使用する配管系(ただし弁・器具を除く)の試験圧力は原則として1.72MPa(17.5kgf/cm2)とする。

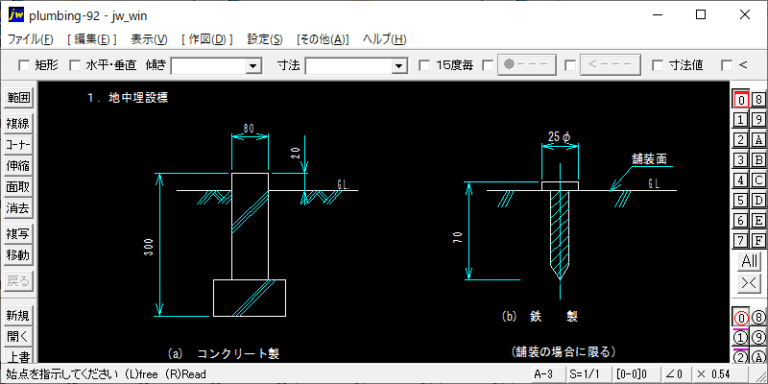

１．地中埋設標の使用区分は、舗装部分にあってはコンクリート製又は鉄製とし、その他の部分はコンクリート製とする。
２．頭部には、図示の矢印及び「水」、｢ガス｣、「油」等の用途を表示する。なお、コンクリート製のものにあっては彫込み表示とする。

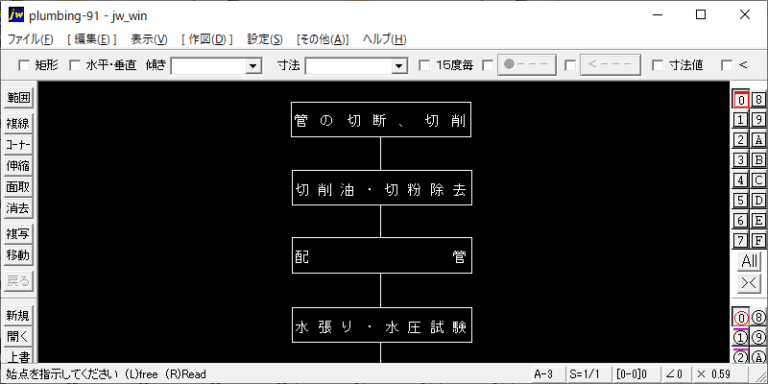

管の切断、切削　⇒　切削油・切粉除去　⇒　配管　⇒　水張り・水圧試験　　⇒　放置　⇒　水抜き　⇒　水張り　⇒　ポンプ運転　⇒　水質検査　⇒　水抜き　⇒　ストレーナ清掃　⇒　洗浄完了

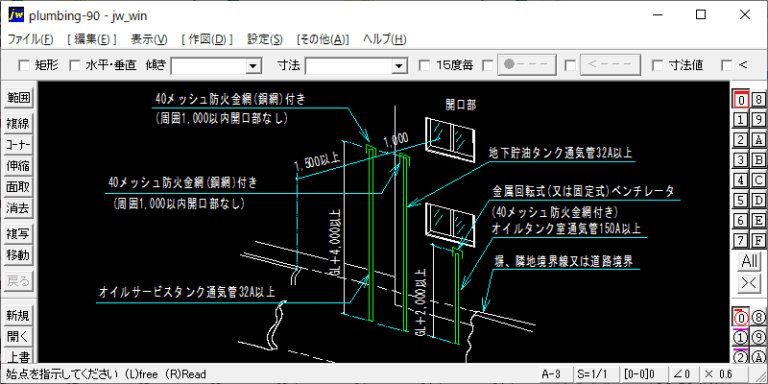

１）タンクには、次の各項に適合する無弁通気管を設ける。(危規第20条)
(1) 32A以上とする。
(2) 先端は、水平より45°以上曲げ、雨水の侵入を防ぐ構造とする。
(3) 細目の銅網(40メッシュ)等により、引火防止装置を通気口先端に設ける。

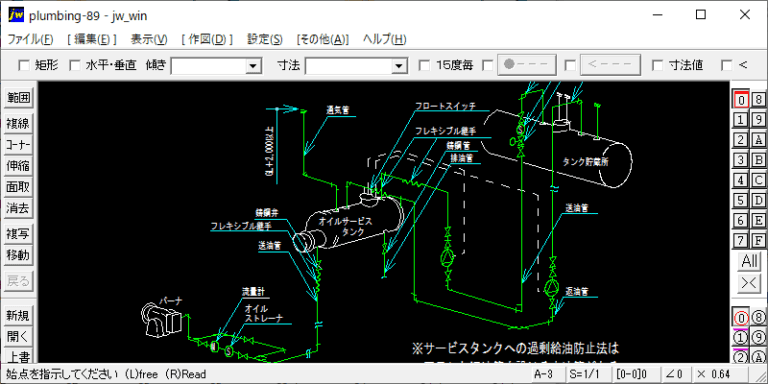

１）オイルサービスタンク廻りの配管施工は図１～３とする。
図１　オイルサービスタンク(灯油・軽油)が貯油タンクより高い場合
図２　バーナ廻り配管(返油管がある場合)
図３　オイルサービスタンク(灯油、軽油)が貯油タンクより低い場合
