Jw_cadでそのまま使える配管継手などのCAD図形が無料でダウンロードできます。DXFからの変換や図形登録の手間が省けるJWS形式です。設備関係のデータを豊富に揃えています。（CADシンボルから、詳細図まで）

施工場所・配管種類別に保温材料及び施工順序・施工例（図）を一覧表にまとめている。例）配管種類：給湯管・給水管・井水管・排水管　施工場所：室内露出　材料及び施工順序：１．保温筒材・２．鉄線・３．成形原紙・４．綿布（重ね代15mm）

管種・施工箇所別に材料及び施工順序を一覧表にまとめている。　例）管種：給湯管・膨張管　施工箇所：機械室・倉庫・共同溝　材料：１．ALGK保温筒　施工順序：１．GW保温筒・２．鉄線・３．原紙・４．アルミガラスクロス

表１　保温仕様　管種・施工箇所別に材料及び施工順序を一覧表にまとめている。例）管種：給水管　施工箇所：屋内隠蔽（一般居室・廊下）　材料：１．ALGK保温筒・２．綿布又はガラスクロス　施工順序：１．GW保温筒・２．鉄線・３．原紙・４．綿布

１．配管の保温材の厚さ　表１　保温材の厚さ　管径(A)：15～300以上　管種：給湯管・膨張管・冷水管・給水管・排水管　２．機器の保温材の厚さ　表２　保温材の厚さ　機器別：熱交換器50mm・貯湯タンク50mm

１）給水及び給湯用の露出配管で、呼び径65以上の弁、ストレーナ等は、ビス等により容易に着脱出来る金属製カバー(屋外はステンレス鋼板、屋内はアルミニウム板)による外装を施す。

１）機器(タンク)で屋外に設置する場合は、アルミニウム板をステンレス鋼板としても良い。２）給排水管で耐火構造等の防火区画を貫通する部分は、保温を行わずモルタル又はロックウール保温材で埋める。

１）屋内露出の配管の床貫通部は、その保温材保護の為、床面より高さ150ｍｍ程度までステンレス鋼板で被覆する。配管が壁、床等を貫通する場合には、その面から25ｍｍ以内は保温を行わない。

配管類、機器類の保温は、所定の仕様により保温、断熱を行うものとし、施工の一般事項を下記に示す。１）保温の厚さは、保温主材の厚さとし、外装及び補助材の厚さは含まないものとする。２）保温材の相互の間隙は出来る限り少なくし、重ね部の継目は同一線上を避けて取付ける。

１．グリース阻集器（図１　グリース阻集器）耐火被覆（例 0.5ｍｍ以上の鉄板で25ｍｍ以上のロックウール保温板を包んだもの）２．耐火被覆を取付ける場合（図２　和風大便器）耐火カバー（例 1.5ｍｍ以上の鉄板又は0.5ｍｍ以上の鉄板で、25ｍｍ以上のロックウール保温板を包んだもの）

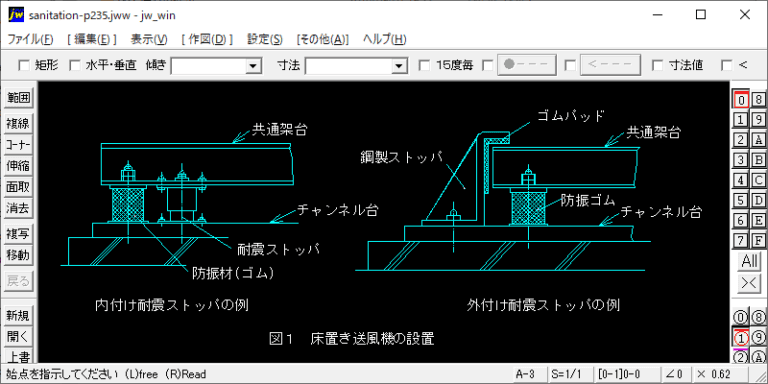

１）固定：チャンネル台はアンカボルトによってコンクリート基礎に固定する。２）防振：防振架台は水平に設置し、かつ防振材は荷重に対して均等に配置する。３）電線管：電線管の可とう部は振動による障害を除去出来るように十分な長さとたわみをとる。
